ZDLJm型電子式電動精小型套筒調節閥
□結構特點和應用范圍| 類 別 |
常溫型 |
中溫型 |
|
型 號 |
|
|
|
規 格 |
DN25～200 |
|
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
閥座直徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直 線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行 程 mm |
16 |
25 |
40 |
60 |
|||||||
|
流量特性 |
直線 、 等百分比 |
||||||||||
|
公稱壓力 MPa |
0.6、 1.6、 4.0、 6.4 |
||||||||||
|
工作溫度 oC |
-20～200,-40～200,-40～450 |
||||||||||
|
法蘭尺寸、型式 |
PN6、16按JB78-59光滑式； PN40、64按JB/T79.2-94凹式 |
||||||||||
|
配電子式電動執行機構型號 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
|||||||
|
閥體材質 |
HT200，ZG230-450，ZG1Cr18Ni9Ti , ZG0Cr18Ni12Mo2Ti |
||||||||||
|
閥芯材質 |
1Cr18Ni9, 0Cr18Ni12Mo2Ti |
||||||||||
|
上閥蓋形式 |
普通式(常溫型)； 熱片式(中溫型) |
||||||||||
|
可 調 比 |
50：1 |
||||||||||
注：1、根據現場使用情況，可配防爆型執行機構。
2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
| 型 號 |
額定輸出力 N |
速 度 mm/s |
技術參數 |
|
361LSA-20 |
2000 |
2.1 |
電 源:220±10%V a.c. |
|
361LSB-30 |
3000 |
3.5 |
|
|
361LSB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
●性能指標
| 項 目 |
指 標 值 |
|
基 本 誤 差 % |
±2.5 |
|
回 差 % |
2.0 |
|
死 區 % |
3.0 |
|
始終點 偏 差 % |
±2.5 |
|
額定行程偏差 % |
+2.5 |
|
允許泄漏量1/h |
|
●允許壓差
| 公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
允許壓差 MPa |
6.4 |
3.7 |
2.4 |
2.9 |
1.5 |
0.5 |
3.1 |
3.1 |

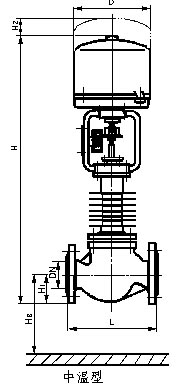

□外形尺寸 mm
|
公稱通徑 |
L |
H1 |
H |
H2 |
D |
H3 |
||||||||||||||
|
常 溫 |
中 溫 |
|||||||||||||||||||
|
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN6 |
PN16 |
PN40 |
PN64 |
PN40 |
PN64 |
|
|
|
||||
|
25 |
184 |
197 |
197 |
210 |
50 |
57.5 |
57.5 |
67.5 |
556 |
564 |
563.5 |
573.5 |
715.5 |
725.5 |
260 |
255 |
130 |
|||
|
40 |
222 |
235 |
235 |
251 |
65 |
72.5 |
72.5 |
82.5 |
713 |
720 |
720.5 |
730.5 |
900.5 |
910.5 |
260 |
255 |
158 |
|||
|
50 |
254 |
267 |
267 |
286 |
70 |
80 |
80 |
87.5 |
725 |
735 |
735 |
742.5 |
915 |
922.5 |
260 |
255 |
163 |
|||
|
65 |
276 |
292 |
292 |
311 |
80 |
90 |
90 |
100 |
833 |
843 |
843 |
853 |
1045 |
1053 |
370 |
310 |
194 |
|||
|
80 |
298 |
317 |
317 |
337 |
92.5 |
97.5 |
97.5 |
105 |
856 |
861 |
861.5 |
869 |
1061 |
1069 |
370 |
310 |
202 |
|||
|
100 |
352 |
368 |
368 |
394 |
102.5 |
107.5 |
115 |
125 |
877 |
882 |
890 |
900 |
1090 |
1100 |
370 |
310 |
212 |
|||
|
150 |
480 |
500 |
500 |
520 |
130 |
140 |
150 |
170 |
1179 |
1189 |
1199 |
1219 |
1434 |
1454 |
370 |
310 |
250 |
|||
|
200 |
620 |
635 |
650 |
650 |
157.5 |
167.5 |
187.5 |
202.5 |
1230 |
1240 |
1260 |
1275 |
1495 |
1510 |
370 |
310 |
317 |
|||
□工作溫度與許用介質壓力的關系
|
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑；
●額定流量系數；
●流量特性；
●閥前后壓力；
●閥體材質；
●介質種類和溫度范圍；
●電動執行器內是否帶空間加熱器；
●電動執行器內是否帶過載保護裝置；
●是否有其它特殊要求。
