型氣動活塞旋轉塞閥
□結構特點和應用范圍
型氣動活塞旋轉塞閥是由氣動活塞角行程執行機構和旋塞調節機構組成，流路簡單，流阻小，適合粘度較大的介質，具有密封自補償性能，閥座密封有聚四氟乙烯，增強聚四氟乙烯兩種軟質
材料，其密封性能好，碳石墨為硬質材料適用于高溫介質，可實現對石油、化工、冶金、電力等部門氣體、液體介質在輸送管道中的流通、切斷、分流及合流等調節功能。
□型號、規格
| 類 別 |
常溫型 |
中溫型 |
||
|
二通旋塞式 |
三通旋塞式 |
二通旋塞式 |
三通旋塞式 |
|
|
型 號 |
ZSNTb-40 |
ZSNTc-16 |
ZSNTb-40G |
ZSNTc-16G |
|
規 格 |
DN25~150 |
|||
□技術參數和性能指標
●調節機構主要技術參數
| 公 稱 通 徑mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
額定流量系數Kv |
ZSNTb |
78 |
86 |
137 |
170 |
214 |
257 |
514 |
|
|
ZSNTc |
直通 |
42 |
44 |
68 |
85 |
107 |
128 |
257 |
|
|
角通 |
21 |
25 |
34 |
43 |
64 |
98 |
154 |
||
|
公 稱 壓 力 MPa |
1.6 ; 4.0 |
||||||||
|
允 許 壓 差 MPa |
1.0 |
||||||||
|
流 量 特 性 |
近似快開特性 |
||||||||
|
法蘭尺寸、型式 |
ANSI、JB、JPI、JIS、DIN |
||||||||
|
閥 體 材 質 |
ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
||||||||
|
閥 座 材 質 |
聚四氟乙烯，增強聚四氟乙烯，碳石墨 |
||||||||
|
額 定 轉 角 o |
90 |
||||||||
|
介 質 溫 度 oC |
-20~120，-35~250 |
||||||||
|
配執行機構型號 |
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
|||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
| 型 號 |
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
|
活塞直徑 mm |
63 |
90 |
130 |
170 |
|
輸出力矩 N·m |
29 |
78 |
210 |
490 |
|
額定轉角 o |
90 |
|||
|
氣源壓力 KPa |
400 |
|||
●性能指標
| 允許泄漏量1/h |
ZSNTb(二通) |
ZSNTc(三通) |
|
0(軟密封) |
10-4×閥額定容量(硬密封) |

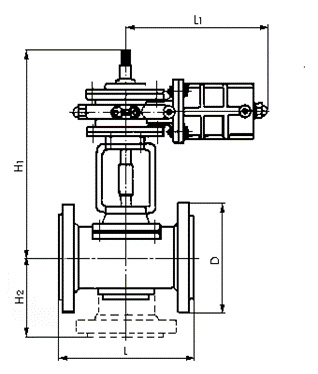

□外形尺寸 mm
| 公稱通徑 |
L |
L1 |
H1 |
H2 |
D |
重重 |
2-ZGM″ |
|
25 |
165 |
290 |
427 |
95 |
115 |
20.5 |
2-ZG1/4″ |
|
40 |
191 |
290 |
432 |
111 |
145 |
32.3 |
2-ZG1/4″ |
|
50 |
216 |
370 |
524 |
121 |
160 |
45.5 |
2-ZG1/4″ |
|
65 |
241 |
370 |
531 |
141 |
180 |
61 |
2-ZG1/4″ |
|
80 |
283 |
370 |
557 |
150 |
195 |
75.5 |
2-ZG1/4″ |
|
100 |
305 |
370 |
624 |
171 |
230 |
86.5 |
2-ZG1/4″ |
|
150 |
403 |
490 |
610 |
216 |
300 |
100 |
2-ZG3/8″ |
注：此表中法蘭標準為JB/T79.2-94
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●法蘭標準；
●公稱壓力；
●閥體材料；
●公稱通徑DN、額定流量系數Kv;
●工作溫度范圍；
●流量特性；
●壓差；
●是否有其它特殊要求。
