Beyond the classic new pupa morphosis in butterfly

ZMAW型氣動蝶閥

詳情介紹

型氣動蝶閥

□結構特點和應用范圍
型氣動蝶閥結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。

□型號、規格

類 別	薄膜式			活塞式
類 別	常溫式	中溫式	高溫式	常溫式	中溫式	高溫式
型號
規 格	DN50~500			DN600~1000

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Ｋv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公稱壓力 MPa		0.6
額定轉角 o		70
信號壓力 KPa		20~100
流量特性		近似等百分比
介質溫度 oＣ		-20~200(常溫);-40~450(中溫);-40~600(高溫)
接管法蘭		按JB78-59對夾式法蘭連接
信號連接螺孔		M16×1.5
配用執行機構	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
閥體材質		ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti; ZG0Cr18Ni12Mo2Ti

●薄膜式執行機構主要技術參數

型號	ZMA-2	ZMA-3	ZMA-4	ZMA-5
有效面積 cm2	280	400	630	1000
行程 mm	16	25	40	60
彈簧范圍 KPa	20~100 ; 40~200 ; 20~60 ; 60~100

●活塞式執行機構主要技術參數

型號	活塞直徑mm	有效面積cm2	最大行程mm	最大操作壓力KPa	最大輸出力Ｎ
ZSC-45	250	484	60	500	21800

●性能指標

執 行機 構				薄膜式執 行機 構			活塞式執行機構
類 別				不帶定位器		帶定位器	帶定位器
				彈簧范圍KPa
				20~100 40~200	20~60 60~100
項 目	基本誤差%			±8	—	±2.0	±2.0
	回差%			6	—	2.0	2.0
	死區%			5	—	0.8	0.8
	始終點 偏差%	氣開	始點	±4.0	±4.0	±2.0	±2.0
			終點	±8	±8
		氣關	始點	±8	±8
			終點	±4.0	±4.0
	額定轉角偏差%			+2.5
	允許泄漏量l/h			2×10-2×閥的額定容量

●允許壓差 MPa

配用執行機構型號		ZMA-2		ZMA-3		ZMA-4		ZMA-5		ZSC-45
配用執行機構型號		0o	70o	0o	70o	0o	70o	0o	70o	0o	70o
公稱 通徑 mm	50	0.6	0.097 (0.22)
	80	0.6	0.038 (0.086)
	100	0.556 (0.6)	0.0196 (0.0445)
	125			0.6	0.0250 (0.0542)
	150			0.444 (0.6)	0.015 (0.0314)
	200			0.185 (0.407)	0.00587 (0.0129)
	250					0.331 (0.6)	0.00845 (0.0175)
	300					0.181 (0.385)	0.00461 (0.00983)
	350					0.133 (0.284)	0.00292 (0.00622)
	400							0.216 (0.45)	0.00485 (0.0101)
	450							0.171 (0.356)	0.00341 (0.0074)
	500							0.139 (0.289)	0.0025 (0.0052)
	600									0.6	0.019
	700									0.6	0.0119
	800									0.442	0.00795
	900									0.339	0.00599
	1000									0.236	0.00403

注：括號內數值為帶定位器的允許壓差。

□可配附件
手輪、定位器、空氣過濾減壓器等。

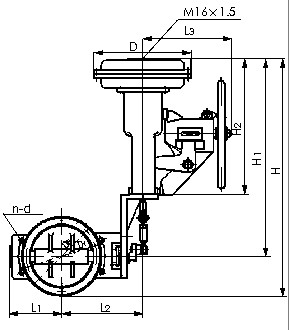

□外形尺寸 mm

公稱通徑ＤＮ	D1	D2	L1	L2	n-d	H	H1	H2	D	L3	法蘭端面距
50	110		92	200	4-14	637	582	382	280	278	60
80	150	125	92	200	4-18	644	582	382	280	278
100	175	145	102	210	4-18	654	582	382	280	278
125	200	175	117	234	8-18	723	636	436	325	278
150	225	200	130	247		736			325	278
200	280	255	172	287		763			325	278	70
250	335	310	197	327	12-18	1008	853	615	410	376	70
300	395	362	227	351	12-23	1034			410	376	80
350	445	412	252	376	12-23	1059			410	376	80
400	495	462	296	432	16-23	1238	1007	720	495	376	100
450	550	518	321	459		1266			495	376
500	600	568	346	484		1291			495	376
600	705	755	480	565	20-25	1486	1109	796		180	150
700	810	860	530	615	24-25	1539				180	150
800	920	975	595	675	24-30	1596				180	200
900	1020	1075	685	770	24-30	1661	1124			180	200
1000	1125	1175	735	810	28-30	1711	1124			180	200

DN50～500　薄膜式

DN600～1000　活塞式

□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號、規格；
●流體介質種類；
●公稱通徑DN、額定流量系數Kv;
●介質工作溫度范圍；
●信號壓力，彈簧范圍；
●閥體，閥板的材質；
●流量特性；
●是否帶手輪機構及定位器說明型號；
●閥前、后壓力；
●是否有其它特殊要求。
