氣動活塞低轉矩硬密封蝶閥

詳情介紹

型氣動活塞低轉矩硬密封蝶閥

□結構特點和應用范圍
氣動活塞低轉矩硬密封蝶閥是一種在重型氣動蝶閥結構及原理基礎上加以改進創新的新產品，此閥閥板采用了圓弧形結構及硬密封環密封形式，因此該產品具有動作可靠、密封性好、泄漏量小，在同等工作條件下所需轉矩較低、允許壓差大等特點，適用于懸浮顆粒狀、濃濁漿狀流體調節且泄漏量要求較嚴的場合。

□型號、規格

類別	單作用式		雙作用式
類別	常溫型	中溫型	常溫型	中溫型
型號
規 格	DN80～350

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm	80	100	125	150	200	250	300	350
額定流量系數 Kv	125	190	200	440	780	1240	1760	2360
公稱壓力 MPa	0.6 ; 1.6
額定轉角 o	60
流量特性	近似等百分比
介質溫度 oＣ	-40～200(常溫型) -40～450(中溫型)
信號壓力 KPa	20～100(操作氣源壓力400KPa)
接管法蘭	按JB78-59對夾式法蘭連接、JB/T79.1-94
閥體材質	ZG230-450 、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
信號連接螺紋	ZG1/4"						ZG3/8"
配用執行機構型號	ZSPJ-2		ZSPJ-3			ZSPJ-4
	ZSNJ-2		ZSNJ-3			ZSNJ-4

●氣動活塞角行程執行機構主要技術參數

型號	氣缸內徑		最大輸出力矩N·m		轉角o	配調節機 構規格mm	氣源壓力 KPa
型號	單作用型	雙作用型	單作用型	雙作用型	轉角o	配調節機 構規格mm	氣源壓力 KPa
	130	90	55	78	60	80～100	400
	170	130	125	210	60	125～200
	220	170	270	490	60	250～350

●性能指標

項 目	指標值(帶定位器)
基本誤差％	±2.0
回差％	2.0
死區％	0.8
始終點 偏差％	±2.0
允許泄漏量1/h	5×10-3×閥額定容量

●允許壓差 MPa

公稱通徑 mm		80	100	125	150	200	250	300	350
0o	PN0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
0o	PN1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
60o	PN0.6(1.6)	1.07	0.56	0.77	0.45	0.20	0.22	0.12	0.08

□可配附件
定位器、減壓器、空氣過濾減壓器等。

□外形尺寸

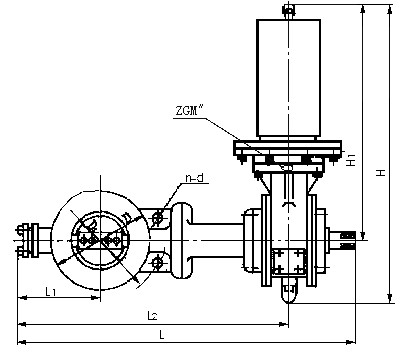

●PN6單作用氣動活塞低轉矩硬密封蝶閥外形尺寸 mm

公稱通徑 DN	D	D1	L	L1	L2	H	H1	法蘭距 B	B1	B2	n-d	ZGM"
80	125	150	512	92	405	575	475	60	130	85	8-18	ZG1/4"
100	145	175	534	102	427	575	475	60	130	85	8-18	ZG1/4"
125	175	200	616	117	473	775	645	60	170	105	8-18	ZG1/4"
150	200	225	651	130	508	775	645	60	170	105	8-23	ZG1/4"
200	255	280	716	172	583	775	645	70	170	105	12-23	ZG1/4"
250	310	335	874	197	719	940	765	70	220	130	12-25	ZG3/8"
300	362	395	919	227	764	940	765	80	220	130	12-25	ZG3/8"
350	412	445	999	252	844	940	765	80	220	130	16-25	ZG3/8"

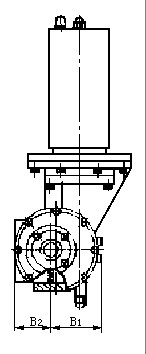

●PN16單作用氣動活塞低轉矩硬密封蝶閥外形尺寸 mm

公稱通徑 DN	D	D1	L	L1	L2	H	H1	法蘭距 B	B1	B2	n-d	ZGM"
80	135	160	512	113	405	575	475	60	130	85	8-18	ZG1/4"
100	155	180	534	125	427	575	475	60	130	85	8-18	ZG1/4"
125	185	210	616	135	473	775	645	60	170	105	8-18	ZG1/4"
150	210	240	651	150	508	775	645	60	170	105	8-23	ZG1/4"
200	265	295	716	180	583	775	645	70	170	105	12-23	ZG1/4"
250	320	355	874	219	719	940	765	70	220	130	12-25	ZG3/8"
300	375	410	919	229	764	940	765	80	220	130	12-25	ZG3/8"
350	435	470	999	279	844	940	765	80	220	130	16-25	ZG3/8"

單作用型

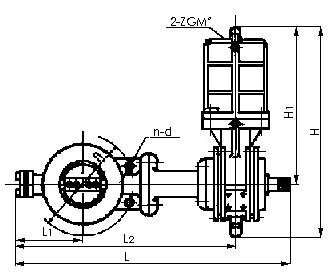

●PN6雙作用氣動活塞低轉矩硬密封蝶閥外形尺寸 mm

公稱通徑 DN	D	D1	L	L1	L2	H	H1	法蘭距 B	B1	B2	B3	n-d	2-ZGM"
80	125	150	512	92	405	390	290	60	100	60	187	8-18	2-ZG1/4"
100	145	175	534	102	427	390	290	60	100	60	187	8-18	2-ZG1/4"
125	175	200	616	117	473	500	370	60	124	82	240	8-18	2-ZG1/4"
150	200	225	651	130	508	500	370	60	124	82	240	8-23	2-ZG1/4"
200	255	280	716	172	583	500	370	70	124	82	240	12-23	2-ZG1/4"
250	310	335	874	197	719	675	500	70	150	105	305	12-25	2-ZG3/8"
300	362	395	919	227	764	675	500	80	150	105	305	12-25	2-ZG3/8"
350	412	445	999	252	844	675	500	80	150	105	305	16-25	2-ZG3/8"

●PN16雙作用氣動活塞低轉矩硬密封蝶閥外形尺寸 mm

公稱通徑 DN	D	D1	L	L1	L2	H	H1	法蘭距 B	B1	B2	B3	n-d	2-ZGM"
80	135	160	512	113	405	390	290	60	100	60	187	8-18	2-ZG1/4"
100	155	180	534	125	427	390	290	60	100	60	187	8-18	2-ZG1/4"
125	185	210	616	135	473	500	370	60	124	82	240	8-18	2-ZG1/4"
150	210	240	651	150	508	500	370	60	124	82	240	8-23	2-ZG1/4"
200	265	295	716	180	583	500	370	70	124	82	240	12-23	2-ZG1/4"
250	320	355	874	219	719	675	500	70	150	105	305	12-25	2-ZG3/8"
300	375	410	919	229	764	675	500	80	150	105	305	12-25	2-ZG3/8"
350	435	470	999	279	844	675	500	80	150	105	305	16-25	2-ZG3/8"

雙作用型

□主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍oＣ	備注
閥體	ZG230-450	-40~450	此表為各種材料的極限使用溫度，在實際選用中，應根據該閥的介質溫度范圍，確定材料的最低、最高使用溫度，其最低使用溫度不得低于介質溫度范圍的下限，最高使用溫度不得高于介質溫度范圍的上限。
	ZG1Cr18Ni9Ti	-250~550
	ZG0Cr18Ni12Mo2Ti
軸	2Cr13	-20~450
	1Cr18Ni9	-196~550
	0Cr18Ni12Mo2Ti	-196~550
填料	碳纖維	-120~350
填料	濕紡石棉線加合金絲	-40~550

□訂貨須知
訂貨時應詳細說明以下條件:
●產品型號;
●介質工作溫度范圍;
●公稱通徑及額定流量系數Kv;
●閥體、閥板材質;
●信號壓力，彈簧范圍;
●閥前、后壓力;
●是否有其它特殊要求。
