氣動V型球閥

詳情介紹

型氣動V型球閥

□結構特點和應用范圍
氣動V型球閥，其閥芯是一個帶有局部球面，其上開有V形缺口的特殊閥芯，最適宜控制紙漿、污水和含有纖維性介質，以及含有微小固體懸浮物介質，關閉時V形口與閥座有剪切作用，可將纖維狀物料切斷，防止卡死。該閥流通能力大，密封性好，可調比大。

□型號、規格

類別	常溫型			中溫型
類別	普通式	軟密封	墊式硬密封	普通式	墊式硬密封
型號
規 格	DN25~300

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm		25	40	50	65	80	100	125	150	200	250	300
額定流量系數 Kv		25	70	100	180	270	440	680	990	1760	2750	4000
公稱壓力 MPa		4.0
額定轉角 o		90
流量特性		等百分比
介質溫度 oC		-40~150（軟密封）；-40~200（常溫型）；-40~350（中溫型）
法蘭尺寸、形式		按JB/T79.2-94凹式
閥體材質		ZG230-450 、ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti
可調比		250:1			350:1
執行機構	單作用	ZSPJ-1			ZSPJ-2		ZSPJ-3		ZSPJ-4	ZSPJ-5
	雙作用	ZSPJ-1			ZSPJ-2		ZSPJ-3		ZSPJ-4	ZSPJ-5

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距可按用戶需要確定。

●執行機構主要技術參數
▲ZSPJ型氣動活塞角行程執行機構的基本參數

型號	ZSPJ-1	ZSPJ-2	ZSPJ-3	ZSPJ-4	ZSPJ-5
活塞直徑 mm	90	130	170	220	220
額定轉角 o	90
氣源壓力 KPa	400
輸出力矩N·m	20	55	125	270	450

▲ZSNJ型氣動活塞角行程執行機構的基本參數

型號	ZSNJ-1	ZSNJ-2	ZSNJ-3	ZSNJ-4	ZSNJ-5
活塞直徑 mm	63	90	130	170	220
額定轉角 o	90
氣源壓力 KPa	400
輸出力矩N·m	29	78	210	490	600

●性能指標

項目		指標值(帶定位器)
基本誤差 %		±2.0
回差 %		2.0
死區 %		0.8
始終點偏差 %		±2.0
額定轉角偏差 %		+2.5
允許泄漏量1/h	普通式	5×10-4×閥額定容量
	軟密封	10-6×閥額定容量
	墊式硬密封	10-5×閥額定容量

□允許壓差

公稱通徑 mm		25	40	50	65	80	100	125	150	200	250	300
單作用		ZSPJ-1			ZSPJ-2		ZSPJ-3		ZSPJ-4	ZSPJ-5
允許壓差MPa	氣開式	3.0	0.85	0.4	0.8	0.52	0.6	0.32	0.4
允許壓差MPa	氣關式	4.6	1.6	0.5	2.2	0.8	1.2	0.45	0.9
雙作用		ZSNJ-1			ZSNJ-2		ZSNJ-3		ZSNJ-4	ZSNJ-5
允許壓差MPa	氣開式	3.0	1.2	0.6	1.0	0.65	0.36	0.5	0.3	0.3	0.2	0.1
允許壓差MPa	氣關式	5.0	3.2	1.4	3.8	1.7	0.4	1.3	0.55	0.9	0.6	0.4

□可配附件
定位器、手輪、空氣過濾減壓器等

□外形尺寸

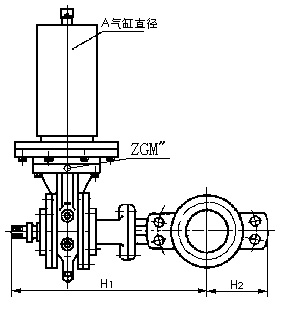

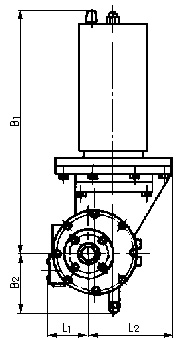

●ZSPFL型單作用V型球閥外形尺寸 mm

公稱通徑DN	法蘭距	A	B1	B2	L1	L3	H1	H2	ZGM″
25	102	90	360	80	70	95	340	60	ZG1/4″
40	114	90	360	80	70	95	360	75	ZG1/4″
50	124	90	360	80	70	95	375	95	ZG1/4″
65	143	130	475	100	85	130	415	105	ZG1/4″
80	165	130	475	100	85	130	430	120	ZG1/4″
100	194	170	645	130	105	170	520	140	ZG1/4″
125	213	170	645	130	105	170	580	165	ZG1/4″
150	229	220	765	175	130	220	640	165	ZG3/8″
200	243	220	765	175	130	220	711	205	ZG3/8″
250	297	220	765	175	130	220	711	205	ZG3/8″
300	338	220	765	175	130	220	737	257	ZG3/8″

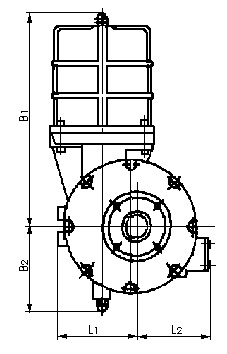

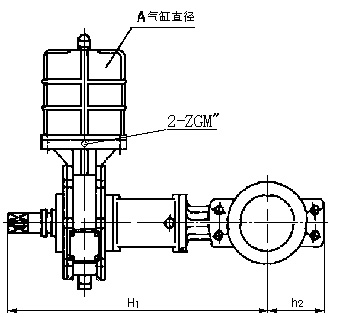

●ZSNFL型雙作用V型球閥外形尺寸 mm

公稱通徑DN	法蘭距	A	B1	B2	L1	L2	H1	H2	ZGM″
25	102	63	220	80	70	71	340	60	ZG1/4″
40	114	63	220	80	70	81	360	75	ZG1/4″
50	124	63	220	80	70	81	375	95	ZG1/4″
65	143	90	290	100	85	97	425	105	ZG1/4″
80	165	90	290	100	85	97	430	120	ZG1/4″
100	194	90	290	100	85	97	465	140	ZG1/4″
125	213	130	370	130	105	124	580	165	ZG1/4″
150	229	130	370	130	105	124	595	165	ZG3/8″
200	243	170	500	175	130	150	695	205	ZG3/8″
250	297	170	500	175	130	150	711	205	ZG3/8″
300	338	170	500	175	130	150	737	257	ZG3/8″

單作用型

雙作用型

□工作溫度與許用介質壓力的關系

□主要零件材料

零件名稱	零件材料
氣缸、活塞機架、端蓋	ZL105
支架	QT400-18
推桿	45
壓縮彈簧	60Si2Mn
閥體	ZG230-450; ZG1Cr18Ni9, ZG0 Cr18Ni12Mo2Ti
閥桿、閥芯	1Cr18Ni9, 0Cr18Ni12Mo2Ti
閥座	1Cr18Ni9(FL普通式);0Cr18Ni12Mo2Ti(FL3墊式硬密封) 增強聚四氟乙烯(FL2軟密封)
填料	石棉浸聚四氟乙烯、濕紡石棉加合金絲

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●介質種類;
●公稱通徑DN、額定流量系數Kv;
●介質工作溫度范圍;
●信號壓力及彈簧范圍;
●閥體、閥芯、閥座材質;
●流量特性;
●是否帶附件，并說明型號;
●閥前后壓力及公稱壓力;
●是否有其它特殊要求。
