型氣動活塞硬密封球閥
氣動活塞硬密封球閥是借鑒老式結構與原理并加以改進，擴充創新的新產品，其閥座采用了獨特的密封方式和新穎的密封材料，執行機構采用了結構先進、動作可靠的氣動活塞角行程執行機構，因此該產品具有結構簡單、維修方便、密封性好、使用溫度高、使用壽命長、磨損間隙能自動補償?shù)忍攸c(diǎn)，特別適用于高溫、高粘度、纖維顆粒狀流體及氣體介質的切斷和流通場合。| 類 別 |
單作用式 |
雙作用式 |
|
型 號 |
|
|
|
規 格 |
DN25~200 |
|
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
72 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
|
公稱壓力 MPa |
1.6 ; 4.0 ; 6.4 |
||||||||
|
額定轉角 o |
90 |
||||||||
|
流量特性 |
快開 |
||||||||
|
使用溫度范圍 oC |
PN16 : -20~200 , PN40(64) : -40~450 |
||||||||
|
法蘭尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||
|
配用執行機構型號 |
ZSPJ-1 |
ZSPJ-2 |
ZSPJ-3 |
ZSPJ-4 |
|||||
|
ZSNJ-1 |
ZSNJ-2 |
ZSNJ-3 |
ZSNJ-4 |
||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●氣動活塞角行程執行機構主要技術參數
| 型 號 |
氣缸內徑 mm |
最大輸出力矩N.m |
轉角o |
配調節機構規格mm |
氣源壓力KPa |
||
|
單作用型 |
雙作用型 |
單作用型 |
雙作用型 |
||||
|
|
90 |
63 |
20 |
29 |
90 |
25~32 |
400 |
|
|
130 |
90 |
55 |
78 |
90 |
40~50 |
|
|
|
170 |
130 |
125 |
210 |
90 |
65~100 |
|
|
|
220 |
170 |
270 |
490 |
90 |
150~200 |
|
●性能指標
泄漏量：嚴密不漏（試驗介質為水）。
□可配附件
空氣過濾減壓器、電磁閥、回訊器等。
□外形尺寸

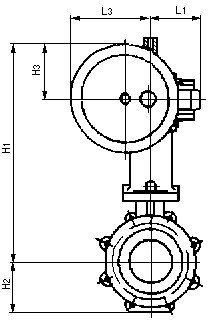

●單作用氣動活塞硬密封球閥外形尺寸 mm
| 公稱通徑 |
公稱壓力MPa |
L |
A |
B1 |
B2 |
L1 |
L3 |
H1 |
H2 |
重量kg |
|
|
inch |
mm |
||||||||||
|
1 |
25 |
1.6 |
165 |
90 |
360 |
80 |
70 |
95 |
|
|
|
|
|
40 |
190 |
130 |
475 |
100 |
85 |
130 |
|
|
|
|
|
2 |
50 |
216 |
434 |
80 |
38 |
||||||
|
|
65 |
241 |
170 |
645 |
130 |
105 |
170 |
|
|
|
|
|
3 |
80 |
283 |
553 |
104 |
77 |
||||||
|
4 |
100 |
305 |
|
|
|
||||||
|
5 |
125 |
381 |
220 |
765 |
175 |
130 |
220 |
|
|
|
|
|
6 |
150 |
|
|
|
|
||||||
|
8 |
200 |
|
|
|
|
||||||
|
|
|
|
單 作 用 型 |
|

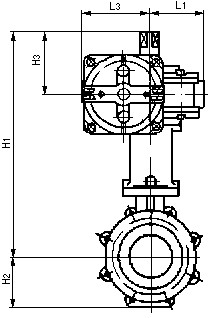

●雙作用氣動活塞硬密封外形尺寸 mm
| 公稱通徑 |
公稱壓力MPa |
L |
A |
B1 |
B2 |
L1 |
L3 |
H1 |
H2 |
H3 |
重量kg |
|
|
inch |
mm |
|||||||||||
|
1 |
25 |
1.6 |
165 |
63 |
220 |
80 |
70 |
75 |
|
|
91 |
|
|
|
40 |
190 |
90 |
290 |
100 |
85 |
100 |
|
|
107 |
|
|
|
2 |
50 |
216 |
434 |
80 |
28 |
|||||||
|
|
65 |
241 |
130 |
370 |
130 |
105 |
135 |
|
|
133 |
|
|
|
3 |
80 |
283 |
553 |
104 |
44 |
|||||||
|
4 |
100 |
305 |
|
|
|
|||||||
|
5 |
125 |
381 |
170 |
490 |
175 |
130 |
175 |
|
|
155 |
|
|
|
6 |
150 |
|
|
|
|
|||||||
|
8 |
200 |
|
|
|
|
|||||||
|
|
|
|
雙 作 用 型 |
|
□工作溫度與許用介質壓力的關系
□主要零件材料
| 組件名稱 |
零件名稱 |
零件材料 |
|
執行機構 |
氣缸、活塞 |
ZL105 |
|
機架、端蓋 |
||
|
支 架 |
QT400-18 |
|
|
推 桿 |
45 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
調節機構 |
閥 體 |
ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti |
|
球體、閥座環 |
1Cr18Ni9 . 0Cr18Ni12Mo2Ti |
|
|
閥座密封環 |
碳石墨浸高分子材料 |
|
|
碟 形 彈 簧 |
65Mn |
|
|
填 料 |
石棉浸聚四氟乙烯、濕紡石棉加合金線 |
|
|
密 封 墊 |
1Cr18Ni9Ti夾柔性石墨 |
|
|
閥 桿 |
1Cr18Ni9 ; 2Cr13 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●介質工作溫度范圍；
●閥前、后壓力；
●公稱通徑，額定流量系數Kv；
●閥體、球體、閥座環材質；
●信號壓力、彈簧范圍；
●是否有其它特殊要求。
