氣動偏心旋轉調節閥
□結構特點和應用范圍
氣動偏心旋轉調節閥由偏心旋轉調節機構和滾筒膜片式或活塞式執行機構組成，它是在一個直通閥體內裝有一個球面閥芯，閥芯回轉中心不與旋轉軸同心，減少閥座磨損，延長使用壽命。該閥具有體積小、重量輕、流通能力大、可調范圍廣、密封性好、使用壓差大，使用溫度范圍廣等特點。主要適用于粘度大，含有固體及易粘結介質的場合。
□型號、規格
| 類別 |
滾筒膜片式 |
氣動活塞式 |
||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
|
型號 |
|
|
|
|
|
規格 |
DN25～100 |
DN150～300 |
||
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|||
|
閥座直徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數 Kv |
12 |
19 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
930 |
1200 |
1900 |
|
公稱壓力 MPa |
6.4 |
|||||||||||
|
配執行機構型號 |
ZNA-1 |
ZNA-2 |
ZTG-3 |
ZTG-4 |
||||||||
|
流量特性 |
直線；等百分比(選用相應定位器凸輪) |
|||||||||||
|
額定轉角 o |
50 |
|||||||||||
|
介質溫度 oC |
-40～200(常溫型) ，-40～350(中溫型)； |
|||||||||||
|
法蘭尺寸、型式 |
按JB/T79.2-94對夾式法蘭連接 |
|||||||||||
|
閥體材質 |
ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti |
|||||||||||
|
閥芯、閥座材質 |
0Cr18Ni12Mo2Ti ； 1Cr18Ni9 ；聚四氟乙烯(軟質閥座) |
|||||||||||
|
填料材質 |
聚四氟乙烯(常溫型)，碳纖維夾金屬絲(中溫型) |
|||||||||||
●執行機構主要技術參數
| 型 號 |
ZNA-1 |
ZNA-2 |
ZTG-3 |
ZTG-4 |
|
滾筒式氣缸直徑mm |
90 |
128 |
160 |
200 |
|
氣源壓力 KPa |
150 |
250 |
300 |
400 |
|
信號壓力 KPa |
20～100(ZTG-3、ZTG-4帶定位器) |
|||
●性能指標
| 項 目 |
不帶定位器 |
帶定位器 |
||
|
基 本 誤 差% |
±8 |
±2.0 |
||
|
回 差% |
6.0 |
2.0 |
||
|
死 區% |
5.0 |
0.8 |
||
|
始終 |
氣開 |
始點 |
±4.0 |
±2.0 |
|
終點 |
±8.0 |
|||
|
氣關 |
始點 |
±8.0 |
||
|
終點 |
±4.0 |
|||
|
額定轉角偏差% |
+4.0 |
+2.5 |
||
|
允許泄漏量1/h |
1×10-4×閥額定容量 |
|||
●允許壓差
| 公稱通徑 mm |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
允許壓差 MPa |
3 |
2.5 |
2 |
1.5 |
1 |
||||
□可配附件
手輪機構，閥門定位器，空氣過濾減壓器。

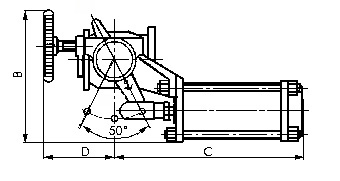

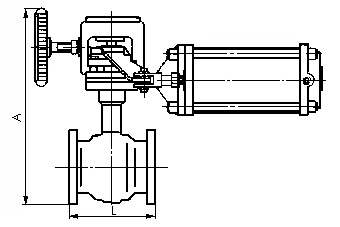

□外形尺寸 mm
| 公稱通徑 |
L |
A |
B |
C |
D |
雙頭螺柱 |
|
25 |
100 |
290 |
226 |
316 |
124 |
M16×185 |
|
40 |
115 |
290 |
M20×210 |
|||
|
50 |
125 |
303 |
M20×225 |
|||
|
80 |
165 |
392 |
350 |
501 |
163 |
M20×270 |
|
100 |
195 |
420 |
M22×310 |
|||
|
150 |
230 |
548 |
460 |
490 |
220 |
M30×370 |
|
200 |
245 |
620 |
M30×395 |
|||
|
250 |
300 |
842 |
650 |
730 |
335 |
M36×470 |
|
300 |
340 |
915 |
M36×520 |
注：雙頭螺柱為夾兩法蘭用。
|
|
□主要零件材料及推薦使用溫度范圍
| 零 件 名 稱 |
材 料 |
溫 度 范 圍 oC |
備注 |
|
氣缸 、頂盤 |
ZL102 |
此表為各種材料的極限使用
|
|
|
氣缸上下蓋、支架 |
HT200 |
-20～200 |
|
|
搖 臂 |
ZG230-450 |
-40～450 |
|
|
滾 筒 膜 片 |
丁腈橡膠夾滌綸纖維布 |
||
|
推 桿 |
2Cr13 |
-20～450 |
|
|
壓 縮 彈 簧 |
60Si2Mn |
-60～250 |
|
|
閥 體 |
2ZG230-450 |
-40～450 |
|
|
閥 芯 閥 座 |
1Cr18Ni9 |
-250～550 |
|
|
閥 桿 |
2Cr13 |
-40～450 |
|
|
襯 套 |
1Cr18Ni9 |
-250～550 |
|
|
填 料 |
聚四氟乙烯(常溫) |
-40～200 |
□訂貨須知
訂貨時應詳細說明以下條件:
●產品型號;
●閥體材料;
●公稱通徑DN，額定流量系數Kv;
●工作溫度范圍;
●信號壓力范圍;
●是否帶配件并說明型號;
●流量特性;
●是否有其它特殊要求。
