□結構特點和應用范圍
型氣動薄膜低溫角形調節閥，結構簡單，動作可靠，維修方便，防火防爆， 閥體流路簡單，阻力較小，流通能力大，重量輕。廣泛應用在大型空分設備制氧機上。
□型號、規格
| 型號 |
氣關式 |
氣開式 |
|
ZMAS-16BD |
ZMBS-16KD |
|
|
規格 |
DN20~100 |
DN20~100 |
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
||||||||||
|
閥座直徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
|
額定流量系數Kv |
0.1 |
0.16 |
0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
公稱壓力MPa |
1.6 |
||||||||||||||||
|
行 程mm |
10 |
16 |
25 |
40 |
|||||||||||||
|
流量特性 |
直線 |
直線 ; 等百分比 |
|||||||||||||||
|
介質溫度 oC |
-200~-80 |
||||||||||||||||
|
連接型式 |
與管道焊接 |
||||||||||||||||
|
配執行機構 |
|
|
|
||||||||||||||
|
閥體材質 |
LF4 |
||||||||||||||||
●執行機構主要技術參數
| 型 號 |
|
|
|
|
薄膜有效面積 cm2 |
280 |
400 |
630 |
|
行 程 mm |
10 ; 16 |
25 |
40 |
|
彈 簧 范 圍 KPa |
20~100 ; 40~200 |
||
●性能指標
| 項 目 |
指 標 值 |
項 目 |
指 標 值 |
||||
|
基本誤差% |
不帶定位器 |
±6 |
始終點偏差% |
不 |
氣關 |
始點 |
±6.0 |
|
帶定位器 |
±1.5 |
終點 |
±2.5 |
||||
|
回 差% |
不帶定位器 |
5 |
氣開 |
始點 |
±2.5 |
||
|
帶定位器 |
1.5 |
終點 |
±6.0 |
||||
|
死 區% |
不帶定位器 |
4 |
帶定位器 |
±1.5 |
|||
|
帶定位器 |
0.6 |
允許泄漏量1/h |
10-4×閥額定容量 |
||||
|
額定行程偏差% |
+2.5 |
||||||
●允許壓差 MPa
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
||||||
|
閥座直徑 mm |
|
20 |
5 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
|||
|
允許 |
氣源壓力KPa |
彈簧范圍KPa |
允許壓差是在P2=0狀態下 |
||||||||||
|
氣關 |
120 |
20~100 |
1.6 |
1.33 |
1.6 |
0.79 |
0.74 |
0.47 |
0.3 |
0.27 |
0.19 |
0.12 |
|
|
氣開 |
0 |
20~100 |
1.6 |
1.33 |
1.6 |
0.79 |
0.74 |
0.47 |
0.3 |
0.27 |
0.19 |
0.12 |
|
□可配附件
定位器、手輪機構、空氣過濾壓器等

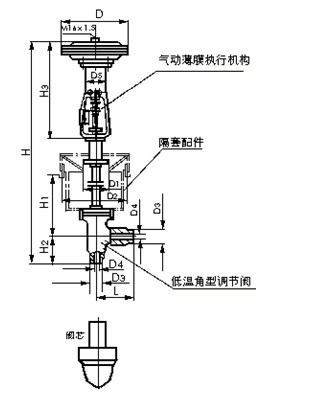

□外形尺寸 mm
|
公稱通徑 |
L |
D |
D1 |
D2 |
D3 |
D4 |
H1 |
H2 |
H |
H3 |
||
|
氣開 |
氣關 |
氣開 |
氣關 |
|||||||||
|
20 |
75 |
280 |
154 |
295 |
28 |
20 |
75 |
700 |
1385 |
1348 |
431 |
394 |
|
25 |
33 |
25 |
700 |
1385 |
1348 |
|||||||
|
32 |
85 |
325 |
40 |
32 |
85 |
700 |
1395 |
1358 |
491 |
439 |
||
|
40 |
48 |
40 |
700 |
1460 |
1408 |
|||||||
|
50 |
110 |
58 |
50 |
110 |
700 |
1485 |
1433 |
|||||
|
65 |
150 |
410 |
230 |
476 |
72 |
64 |
150 |
700 |
1770 |
1684 |
714 |
628 |
|
80 |
150 |
90 |
82 |
700 |
1860 |
1775 |
||||||
|
100 |
170 |
110 |
102 |
160 |
700 |
1880 |
1795 |
|||||
□主要零件材料
| 零 件 名 稱 |
材 料 |
|
閥 體 |
F4 |
|
閥桿、閥蓋 |
1Cr18Ni9 |
|
閥芯、閥座 |
LD5 |
|
螺栓、螺母 |
1Cr18Ni9 |
|
密 封 墊 |
鋁制O型圈 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑DN，閥座直徑；
●是否帶附件，說明附件型號；
●流量特性；
●閥體材質；
●是否有其它特殊要求。
