氣動聚四氟乙烯襯里蝶閥

詳情介紹

型氣動聚四氟乙烯襯里蝶閥

□結構特點和應用范圍
氣動聚四氟乙烯襯里蝶閥是一種耐強腐蝕，嚴密關閉的高性能蝶閥，是由聚四氟乙烯襯里蝶閥調節機構和氣動活塞執行機構組成。具有結構簡單、緊湊，有自清洗性、流通能力大的特點。適用于大流量、低
壓差強腐蝕酸堿介質，又要求嚴密關閉的場合。

□型號、規格

類別	單作用式	雙作用式
型號
規格	DN80~500

□技術參數和性能指標
●蝶閥調節機構主要技術參數

公稱通徑 mm	80	100	125	150	200	250	300	350	400	450	500
公稱壓力 MPa	1.0 ; 1.6
適用介質	任何濃度的酸、堿、氯氣、硫化氫、強氧化劑、煤氣等
介質溫度 oＣ	-40~200
額定轉角 o	60
流量特性	近似直線
接管法蘭	按JB78-59對夾式法蘭連接
閥體本體材質	HT200 , ZG230-450 ; ZG1Cr18Ni9Ti
操作壓力 KPa	400

●額定流量系數Kv

轉 角		10o	20o	30o	40o	50o	60o
公稱通徑 mm	80	6.7	15	30	55	92	140
	100	10	23	46	85	140	220
	125	16	35	70	130	220	340
	150	20	50	100	190	320	490
	200	40	90	180	340	570	870
	250	60	140	290	530	900	1380
	300	90	200	410	760	1280	1960
	350	130	280	550	1040	1150	2660
	400	160	370	730	1340	2300	4400
	450	200	470	930	1700	2900	3480
	500	250	570	1140	2120	3560	5430

●執行機構主要技術參數
●ZSPJ型氣動活塞執行機構的基本參數

型號	ZSPJ-1	ZSPJ-2	ZSPJ-3	ZSPJ-4
活塞直徑 mm	90	130	170	220
輸出力矩 N·m	20	55	125	270
轉 角 o	60
氣源壓力 KPa	400

●ZSNJ型氣動活塞執行機構的基本參數

型號	ZSNJ-1	ZSNJ-2	ZSNJ-3	ZSNJ-4
活塞直徑 mm	63	90	130	170
輸出力矩 N·m	29	78	210	490
轉 角 o	60
氣源壓力 KPa	400

●性能指標

項目			指標 值
基本誤差％			±2.5
回差％			2.5
死區％			1.0
始終點偏差％	氣開	始點	±2.5
		終點	±2.5
	氣關	始點	±2.5
		終點	±2.5
允許泄漏量1/h			GB/T4213-92中Ⅵ級

●允許壓差 MPa

公稱通徑mm	ZSPJ-2	ZSPJ-3	ZSPJ-4	ZSNJ-2	ZSNJ-3	ZSNJ-4
80	0.63			0.81
100	0.30			0.42
125		027			0.59
150		0.18			0.32
200		0.09			0.18
250			0.07			0.14
300			0.04			0.08
350			0.02			0.05
400			0.05			0.08
450			0.03			0.06
500			0.02			0.04

□可配附件
定位器，空氣過濾減壓器等

□外形尺寸

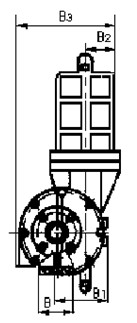

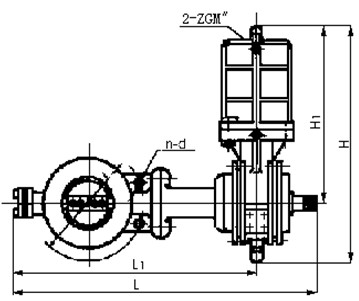

●單作用型襯里蝶閥外形尺寸 mm

公稱通徑	法蘭距Ｂ	B2	B1	L	L1	L2	L3	D	A	n-d	ZGM"
80	46	100	475	493	107	85	130	160	130	4-18	ZG1/4"
100	52	100	475	524	107	85	130	180	130	8-18	ZG1/4"
125	56	130	645	604	133	105	170	210	170	8-18	ZG1/4"
150	56	130	645	642	133	105	170	240	170	8-22	ZG1/4"
200	60	130	645	702	133	105	170	295	170	8-22	ZG1/4"
250	68	175	765	819	155	130	220	350	220	12-22	ZG3/8"
300	78	175	765	896	155	130	220	400	220	12-22	ZG3/8"
350	92	175	765	1010	155	130	220	460	220	16-22	ZG3/8"
400	102	175	765	1090	155	130	220	515	220	16-25	ZG3/8"
450	114	175	765	1173	155	130	220	575	220	20-25	ZG3/8"
500	127	175	765	1278	155	130	220	645	220	20-30	ZG3/8"

單作用

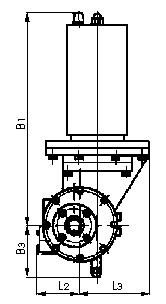

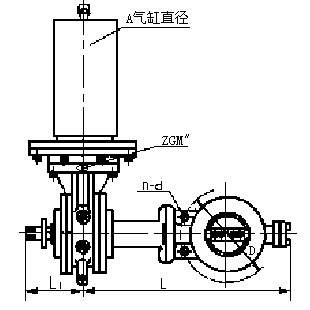

●雙作用型襯里蝶閥外形尺寸 mm

公稱通徑	法蘭距Ｂ	B2	B1	L	L1	L2	L3	D	A	n-d	ZGM"
80	46	100	60	187	498	391	160	390	290	4-18	ZG1/4"
100	52	100	60	187	529	422	180	390	290	8-18	ZG1/4"
125	56	124	82	240	609	476	210	500	370	8-18	ZG1/4"
150	56	124	82	240	647	514	240	500	370	8-22	ZG1/4"
200	60	124	82	240	707	574	295	500	370	8-22	ZG1/4"
250	68	150	105	305	824	669	350	675	500	12-22	ZG3/8"
300	78	150	105	305	901	746	400	675	500	12-22	ZG3/8"
350	92	150	105	305	1015	860	460	675	500	16-22	ZG3/8"
400	102	150	105	305	1085	930	515	675	500	16-25	ZG3/8"
450	114	150	105	305	1163	1008	575	675	500	20-25	ZG3/8"
500	127	150	105	305	1258	1103	645	675	500	20-30	ZG3/8"

雙作用

□訂貨須知
訂貨時應詳細說明以下條件:
●產品型號、規格;
●工作溫度范圍;
●公稱壓力、閥前、后壓力;
●閥體本體材質;
●是否帶其它附件或有何特殊要求。
