□結構特點和應用范圍
型電子式電動調節蝶閥是由3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系統，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。適用于含懸浮顆粒的流體及濃濁、漿狀流體的調節和控制，廣泛應用于化工、石油、冶金、電站等工業生產過程中。
□型號、規格
|
類別 |
直行程 |
角行程 |
||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
|
型號 |
|
|
|
|
|
規格 |
DN600～1000 |
DN50～500 |
||
□技術參數和性能指標
●蝶閥調節機構主要技術參數
|
公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公稱壓力 MPa |
0.6 |
||||||||||||||||
|
介質溫度 oC |
常溫：-20～200(鑄鐵);-40～250(鑄鋼)；中溫：-40～450(鑄不銹鋼) |
||||||||||||||||
|
轉角范圍 o |
0～70 |
||||||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||||||
|
環境溫度 oC |
無空間加熱器：-10～60;帶空間加熱器：-35～60 |
||||||||||||||||
|
接管法蘭 |
按JB78-59 對夾式法蘭連接 |
||||||||||||||||
|
閥體材質 |
HT200; 35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti |
||||||||||||||||
|
閥板材質 |
HT200；35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti |
||||||||||||||||
●3610L直行程電子式電動執行機構主要技術參數
|
型 號 |
輸出力N |
速度mm/s |
最大行程mm |
技術參靈敏 |
|
361LSC-99 |
10000 |
2.0 |
100 |
電源：220V+10%V a.c. |
●3610R角行程電子式電動執行機構技術參數
|
型 號 |
輸出力N·m |
動作時間s/90o |
轉角 |
技術參數 |
|
361RSA-02 |
20 |
8.5 |
60o |
電源：AC220V±10%V a.c. |
|
361RSA-05 |
50 |
17.0 |
||
|
361RSB-10 |
100 |
18.0 |
||
|
361RSB-20 |
200 |
36.0 |
||
|
361RSC-30 |
300 |
24.0 |
||
|
361RSC-50 |
500 |
42 |
||
|
361RSC-60 |
600 |
48.0 |
||
|
361RXB-10 |
100 |
18.0 |
||
|
361RXB-20 |
200 |
36.0 |
●性能指標
|
項 目 |
指 標 值 |
||
|
基 本 誤 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 區 % |
3.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差 % |
+2.5 |
||
|
允許泄漏量1/h |
2×10-2×閥額定容量 |
||
●額定流量系數Kv
|
轉角 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
|
|
公 |
50 |
1.9 |
7.5 |
17 |
30 |
46 |
64 |
85 |
|
80 |
6.7 |
15 |
30 |
55 |
92 |
140 |
220 |
|
|
100 |
10 |
23 |
46 |
85 |
140 |
220 |
340 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
340 |
530 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
490 |
770 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
870 |
1360 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1380 |
2130 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1960 |
3060 |
|
|
350 |
130 |
280 |
550 |
1040 |
1750 |
2660 |
4160 |
|
|
400 |
160 |
370 |
730 |
1340 |
2300 |
4400 |
5450 |
|
|
450 |
200 |
470 |
930 |
1700 |
2900 |
3480 |
6900 |
|
|
500 |
250 |
570 |
1140 |
2120 |
3560 |
5430 |
8500 |
|
|
600 |
360 |
820 |
1630 |
3050 |
5140 |
7840 |
12200 |
|
|
700 |
500 |
1120 |
2200 |
4160 |
7000 |
10600 |
16600 |
|
|
800 |
650 |
1450 |
2900 |
5400 |
9100 |
13800 |
21700 |
|
|
900 |
810 |
1839 |
3726 |
6885 |
11583 |
17658 |
27540 |
|
|
1000 |
1000 |
2270 |
4600 |
8500 |
14300 |
21800 |
34000 |
|
●允許壓差 MPa
|
公稱 通徑 mm |
配用執行機構 |
|||||||||||||
|
361RSA-05 |
361RSB-10 |
361RSB-20 |
361RSC-30 |
361RSC-50 |
361RSC-60 |
361LSC-99 |
||||||||
|
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
0o |
70o |
|
|
50 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
100 |
0.6 |
0.315 |
|
|
|
|
|
|
|
|
|
|
|
|
|
125 |
0.6 |
0.16 |
0.6 |
0.325 |
0.6 |
0.6 |
|
|
|
|
|
|
|
|
|
150 |
0.6 |
0.094 |
0.6 |
0.189 |
0.6 |
0.378 |
|
|
|
|
|
|
|
|
|
200 |
0.6 |
0.039 |
0.6 |
0.079 |
0.6 |
0.158 |
|
|
|
|
|
|
|
|
|
250 |
|
|
0.6 |
0.041 |
0.6 |
0.082 |
0.6 |
0.124 |
|
|
|
|
|
|
|
300 |
|
|
0.6 |
0.023 |
0.6 |
0.047 |
0.6 |
0.07 |
|
|
|
|
|
|
|
350 |
|
|
0.6 |
0.015 |
0.6 |
0.03 |
0.6 |
0.045 |
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
0.6 |
0.03 |
0.6 |
0.05 |
0.6 |
0.060 |
|
|
|
450 |
|
|
|
|
|
|
0.6 |
0.021 |
0.6 |
0.035 |
0.6 |
0.042 |
|
|
|
500 |
|
|
|
|
|
|
0.6 |
0.015 |
0.6 |
0.026 |
0.6 |
0.031 |
|
|
|
600 |
|
|
|
|
|
|
|
|
|
|
|
|
0.6 |
0.015 |
|
700 |
|
|
|
|
|
|
|
|
|
|
|
|
0.524 |
0.009 |
|
800 |
|
|
|
|
|
|
|
|
|
|
|
|
0.337 |
0.006 |
|
900 |
|
|
|
|
|
|
|
|
|
|
|
|
0.259 |
0.004 |
|
1000 |
|
|
|
|
|
|
|
|
|
|
|
|
0.18 |
0.003 |
|
公稱 |
D |
D1 |
L1 |
L2 |
D2 |
H |
n-d |
||||||
|
配A |
配B |
配C |
配A |
配B |
配C |
配A |
配B |
配C |
|||||
|
50 |
|
110 |
92 |
355 |
|
|
225 |
|
|
200 |
|
|
4-14 |
|
80 |
125 |
150 |
92 |
355 |
|
|
4-18 |
||||||
|
100 |
145 |
175 |
102 |
385 |
|
|
|||||||
|
125 |
175 |
200 |
117 |
384 |
429 |
|
225 |
225 |
8-18 |
||||
|
150 |
200 |
225 |
130 |
397 |
442 |
|
|||||||
|
200 |
255 |
280 |
172 |
437 |
482 |
|
|||||||
|
250 |
310 |
335 |
197 |
|
511 |
561 |
|
335 |
|
260 |
12-18 |
||
|
300 |
362 |
395 |
227 |
|
536 |
586 |
12-23 |
||||||
|
350 |
412 |
445 |
252 |
|
561 |
611 |
|||||||
|
400 |
462 |
495 |
296 |
|
|
656 |
|
|
16-23 |
||||
|
450 |
518 |
550 |
321 |
|
|
679 |
|||||||
|
500 |
568 |
660 |
346 |
|
|
704 |
|||||||
□外形尺寸

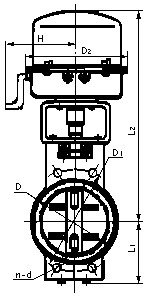

●ZDRW DN50～500 外形尺寸mm

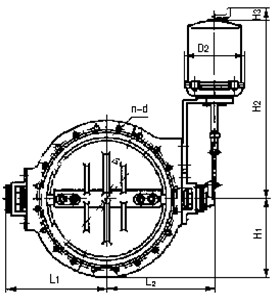

●ZDLW DN600-1000外形尺寸mm
|
公稱通徑 |
L1 |
L2 |
D |
D1 |
D2 |
H1 |
H2 |
H3 |
n-d |
|
600 |
480 |
585 |
705 |
755 |
310 |
377.5 |
790 |
90 |
20-25 |
|
700 |
530 |
635 |
810 |
860 |
430 |
790 |
24-25 |
||
|
800 |
595 |
695 |
920 |
975 |
487.5 |
790 |
24-30 |
||
|
900 |
685 |
790 |
1020 |
1075 |
537.5 |
805 |
24-30 |
||
|
1000 |
735 |
830 |
1120 |
1175 |
587.5 |
805 |
28-30 |
|
|
|
□主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍oC |
|
|
最 小 |
最 大 |
||
|
閥體、閥板 |
HT200 |
-20 |
200 |
|
35 |
-40 |
450 |
|
|
ZG230-450 |
|||
|
1Cr18Ni9 |
|||
|
ZG1Cr18Ni9Ti |
-40 |
600 |
|
|
ZG0Cr18Ni12Mo2Ti |
|||
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑和額定流量系數Kv;
●執行器內是否帶空間加熱器，是否帶過載保護裝置；
●閥前壓力，閥后壓力，公稱壓力；
●閥體、閥板材料；
●是否有其它要求。
注：電子式電動執行機構和蝶閥調節機構分別接受單機訂貨。
