電子式電動執行器控制模塊
詳 情 介 紹
我公司與日本KOSO公司為長期戰略合作伙伴，全面代理經銷日本KOSO公司電動執行器附件產品。
電動執行器控制模塊（CPA100-220，CPA101-220）
該產品具有以下功能和特點：
-
采用混合集成電路，嚴格高溫、疲勞老化處理，樹脂密封澆注，防潮、防震
-
過載保護功能，超過額定負載時，自動進入狀態自鎖，啟動過載保護
-
用電位器調整零點、行程、靈敏度，方便易行
-
用狀態開關設定正、反動作狀態
-
用狀態開關設定斷信號時閥位三種狀態：自鎖、全開、全關
-
用狀態開關設定輸入信號為DC4-20mA或DC1-5V

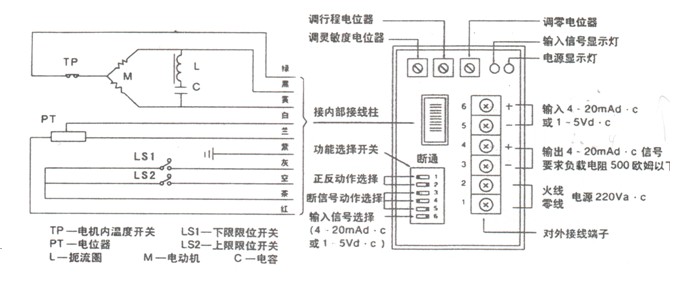

控制模塊接線與調試
各功能選擇開關作用如下
-
狀態選擇開關①和②的選擇
接通①、斷開②:當輸入信號由4mAd.c增加至20mAd.c時,輸出信號由20mAd.變至4mAd.c；
接通②、斷開①：當輸入信號由4mAd.c增加至20mAd.c時，輸出信號由4mA.dc變至20mAd.c。
-
狀態選擇開關③④⑤的選擇
斷開③、④接通⑤：當輸入信號斷開時，輸出軸停止在原位。
斷開④、⑤接通③：當輸入信號斷開時，輸出軸運轉至全開限位開關動作后停止。
斷開③、⑤接通④:當輸入信號斷開時,輸出軸運轉至全關限位開關動作后停止。
-
狀態選擇開關⑥的選擇
用DC4-20mA輸入信號時，將開關⑥接通。
用DC1-5V輸入信號時，將開關⑥斷開。
各狀態選擇開關撥在右端為接通，撥在左端為斷開。
輸出信號端子③、④如不接線時，請用250Ω—500Ω電阻短接
