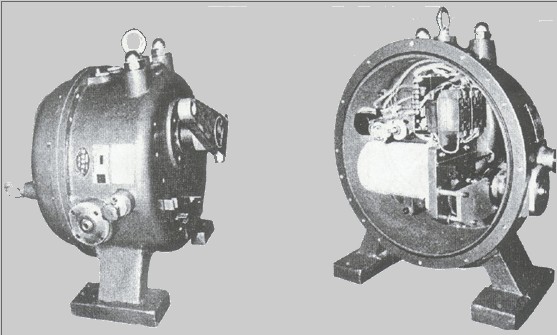

□結構特點和應用范圍
3610R系列角行程電子式電動執行器是以220V交流電源作為驅動電源,接受來自計算機、調節器或操作器的4-20mA d.c.或者1-5Vd.c. 控制信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高、防潮、防震；采用底座、曲柄方式安裝時，曲柄零點的位置可在0~360?C內任意確定。此外，執行器具有過載保護、溫度保護及力矩開關保護三項保護功能，其控制精度高，是具有高可靠性產品，可與各種角行程調節機構組合成角行程電動調節閥。
□型號
|
類別 |
型號 |
輸出力矩N.m |
動作時間s/90? |
最大轉角 |
|
普通型 |
361RSA-02 |
20 |
8.5 |
90° |
|
361RSA-05 |
50 |
17 |
||
|
361RSB-10 |
100 |
18 |
||
|
361RSB-20 |
200 |
36 |
||
|
361RSC-30 |
300 |
24 |
||
|
361RSC-50 |
500 |
42 |
||
|
361RSC-60 |
600 |
48 |
||
|
361RSD-100 |
1000 |
30 |
||
|
361RSD-150 |
1500 |
42 |
||
|
隔爆型 |
361RXB-10 |
100 |
18 |
|
|
361RXB-20 |
200 |
36 |
□技術參數和性能指標
●技術參數和性能指標
|
電源 |
220±10%V a. c. 50Hz |
開度信號 |
4~20mA d.c. |
||
|
驅動電機 |
交流可逆單相齒輪減速電機 |
控制限位開關 |
開側、閉側 |
||
|
控制信號 |
4-20mA d.c.,1-5V d. c. |
保護等級 |
IP55 |
||
|
轉角檢測 |
精密導電塑料電位器 |
安裝姿式 |
任意 |
||
|
耗電功率 |
A型 |
50VA |
接線口 |
2~PF1/2(普通A、B、C型)、 |
|
|
B型 |
150VA |
配線 |
信號線屏蔽并與電源線隔離 |
||
|
C型 |
220VA |
防爆標志 |
ExdⅡBT4 |
||
|
D型 |
350VA |
允許環境溫度?C |
普通型不帶空間加熱器和防爆型 |
-10~+60 |
|
|
帶空間加熱器 |
-35~+60 |
||||
|
分辨率 |
<0.4% |
環境氣體 |
無腐蝕性氣體 |
||
|
調整范圍 |
零點 |
±25% |
允許振動 |
1.5G以下 |
|
|
轉角 |
20%~100% |
相對濕度 |
普通型95%以下，防爆型45%~85% |
||
●性能指標
|
項 目 |
指 標 值 |
|
基 本 誤 差% |
±1.0 |
|
回 差% |
1.0 |
|
死 區% |
0.8~1.0 可調到0.4 |
|
分 辯 率% |
<0.4 |
|
調 節 范 圍 |
零點±25%, 轉角20%~100% |
●執行器內部接線圖
□外形尺寸

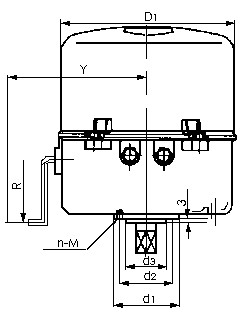

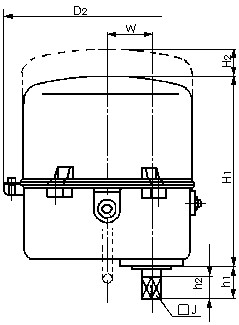

●角行程電子式電動執行器外形尺寸圖 mm
|
型號 |
D1 |
D2 |
H1 |
H2 |
h1 |
h2 |
d1 |
d2 |
d3(f8) |
□J |
K |
N |
M |
W |
Y |
R |
重量kg |
|
361RSA |
225 |
260 |
185 |
120 |
65 |
30 |
90 |
70 |
55 |
□16 |
12 |
4 |
M8 |
56 |
200 |
Ф160 |
7 |
|
361RSB |
255 |
290 |
225 |
155 |
65 |
30 |
90 |
70 |
55 |
□21 |
12 |
8 |
M8 |
68 |
225 |
Ф320 |
12 |
|
361RXB |
270 |
310 |
275 |
175 |
65 |
30 |
90 |
70 |
55 |
□21 |
12 |
8 |
M8 |
68 |
265 |
Ф320 |
21 |
|
361RSC |
335 |
380 |
265 |
165 |
85 |
35 |
125 |
102 |
70 |
□32 |
18 |
4 |
M10 |
80 |
260 |
Ф320 |
42 |
|
361RSD |
470 |
520 |
390 |
120 |
85 |
50 |
150 |
125 |
85 |
□41 |
24 |
4 |
M12 |
65 |
365 |
Ф400 |
150 |
注：表中H2是拆卸護罩所必須的尺寸，R是手動操作所必須的尺寸，在設計安裝時應予以考慮。
|
|
●RSA、RSB型帶底座、曲柄安裝方式尺寸圖 mm
|
型號 |
h1 |
h2 |
h3 |
h4 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
R |
R1 |
R2 |
H2 |
Y |
重量kg |
|
361RSA |
56 |
120 |
15 |
289 |
100 |
220 |
250 |
200 |
50 |
21 |
100 |
130 |
Ф160 |
Ф16 |
4-Ф13 |
135 |
200 |
14 |
|
361RSB |
68 |
120 |
15 |
316 |
120 |
220 |
250 |
240 |
50 |
21 |
100 |
130 |
Ф320 |
Ф16 |
4-Ф13 |
155 |
225 |
21 |
注：表中H2是拆卸護罩所必須的尺寸，R是手動操作所必須的尺寸，在設計安裝時應予以考慮。
|
|
●RSC型帶底座、曲座安裝方式尺寸圖 mm
|
型號 |
h1 |
h2 |
h3 |
h4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
R |
R1 |
R2 |
H2 |
重量kg |
|
361RSC |
80 |
190 |
20 |
358 |
260 |
150 |
320 |
380 |
295 |
55 |
23 |
180 |
220 |
335 |
415 |
Ф320 |
Ф18 |
4-Ф14 |
165 |
64 |
注：表中H2是拆卸護罩所必須的尺寸，R是手動操作所必須的尺寸，在設計安裝時應予以考慮。
|
|
●RSD型帶底座、曲柄安裝方式尺寸圖 mm
|
型號 |
h1 |
h2 |
h3 |
h4 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
R |
R1 |
R2 |
H2 |
D |
重量kg |
|
361RSD |
65 |
305 |
45 |
310 |
365 |
170 |
390 |
464 |
390 |
85 |
25 |
180 |
121 |
Ф400 |
Ф18 |
4-Ф14 |
285 |
470 |
165 |
注：表中H2是拆卸護罩所必須的尺寸，R是手動操作所必須的尺寸，在設計安裝時應予以考慮。
|
|
|
|

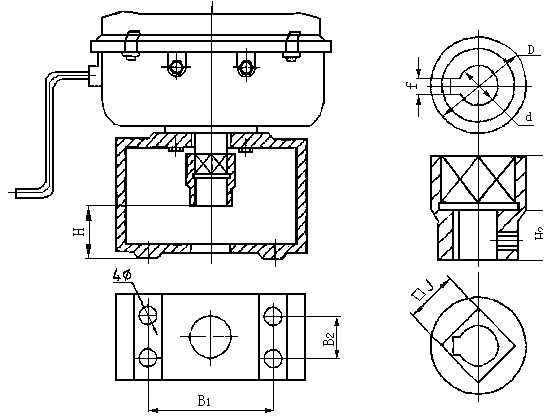

●支架配套表
角行程執行器與蝶閥直接連接的支架和連接套如圖所示，您在配套閥門時，應按閥門的允許壓差計算出推力并要保證執行器輸出力大于閥門開關時所需的最大力，表中配套蝶閥口徑僅供參考。
|
|
型號 |
蝶閥口徑 |
支架代號 |
H |
d |
B1 |
B2 |
4Ф |
t |
H1 |
H2 |
D |
□J |
|
361RSA-05 |
50-100 |
RA1 |
62 |
Ф14 |
75 |
34 |
Ф12 |
4 |
43 |
20 |
Ф32 |
16 |
|
361RSA-05 |
125-200 |
RB2 |
62 |
Ф18 |
110 |
34 |
Ф12 |
6 |
50 |
25 |
Ф32 |
16 |
|
63 |
35 |
Ф41 |
21 |
|||||||||
|
361RSB-10、20 |
250-350 |
RB3 |
70 |
Ф24 |
130 |
40 |
Ф14 |
6 |
63 |
35 |
Ф43 |
21 |
|
361RSC-30 |
250-350 |
RC3 |
70 |
Ф24 |
130 |
40 |
Ф14 |
6 |
72 |
35 |
Ф60 |
32 |
|
361RSC-30、50、60 |
400-500 |
RC4 |
78 |
Ф30 |
150 |
60 |
Ф18 |
8 |
78 |
40 |
Ф78 |
32 |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品基本型號； ●是否帶過載保護；
●支架代號； ●是否帶力矩開關；
●是否帶空間加熱器； ●是否帶外部限位箱（隔爆型）。
