□型號、規格
| 類別 |
壓力控制調節閥 |
差壓控制調節閥 |
||||||
|
閥后壓力調節閥 |
閥前壓力調節閥 |
差壓上升閥關閉 |
差壓上升閥開啟 |
|||||
|
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
硬密封 |
軟密封 |
|
|
型號 |
V230 D01 |
V231 D01 |
V230 D02 |
V231 D02 |
V230 D03 |
V231 D03 |
V230 D04 |
V231 D04 |
|
配用執行器型號 |
DA3 |
DA4 |
DA3 |
DA4 |
||||
|
規格 |
DN15~250 |
|||||||
□技術參數和性能指標
●控制閥主要技術參數
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
額定流量系數Kvs |
3.2 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
450 |
630 |
|
公 稱 壓 力MPa |
1.6 ; 4.0 |
||||||||||||
|
最高工作溫度?C |
液體≤140;氣體≤80 |
||||||||||||
|
硬密封 |
配隔離罐≤200 |
配隔離罐和加長件 |
|||||||||||
|
配隔離罐和散熱片≤350 |
|||||||||||||
|
壓力平衡元件 |
波紋管 |
滾動膜片 |
|||||||||||
|
法蘭標準 |
DIN(特殊時可按用戶要求提供） |
||||||||||||
|
閥體材質 |
鑄鐵；鑄鋼；鑄不銹鋼 |
||||||||||||
|
閥芯材質 |
不銹鋼，軟密封為不銹鋼鑲嵌橡膠圈 |
||||||||||||
|
最高工作壓力 MPa |
公稱壓力（注意△Pmax及工作壓力與工作溫度的關系） |
||||||||||||
●執行器主要技術參數
| 型號 |
DA3 |
DA4 |
||||||
|
有效面積cm2 |
32※ |
80※ |
250 |
630 |
32※ |
80※ |
250 |
630 |
|
壓力設定范圍MPa |
0.3~1.2 |
0.1~0.6 |
0.015~0.15 |
0.005~0.035 |
0.3~1.1 |
0.1~0.5 |
0.015~0.12 |
0.005~0.035 |
|
0.8~1.6 |
0.05~0.3 |
0.01~0.07 |
1.0~1.6 |
0.05~0.25 |
0.01~0.06 |
|||
|
允許上、下膜室之間最大壓差 |
2.0 |
1.25 |
0.4 |
0.15 |
2.0 |
1.25 |
0.4 |
0.15 |
|
材質 |
膜片:EPDM或FKM夾纖維,膜蓋：鋼板鍍鋅 |
|||||||
|
控制管線、接頭 |
銅管或鋼管10×1；卡套式接頭R1/4″ |
|||||||
注：※該壓力設定范圍不適用于DN150~250,建議選用指揮器操作型自力式壓力調節閥。
●性能指標
| 控 制 精 度 |
±8% |
|||
|
允許泄漏量（在規定試驗條件下) |
硬密封 |
4×10-4×閥額定容量 l/h |
||
|
軟密封 |
DN15~50 |
DN65~125 |
DN150~250 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
●允許壓差
| 公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
PN16最大壓差ΔP(MPa) |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
|
PN40最大壓差ΔP(MPa) |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
1.5 |
1.5 |
1.2 |
1.0 |
1.0 |
□外形尺寸

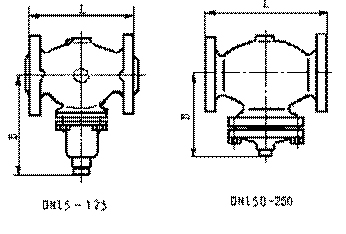

●V230/V231控制閥尺寸及重量
|
公稱通徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大約重量Kg |
6.2 |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |
●DA3執行器尺寸及重量
|
有效面積cm2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
435 |
430 |
470 |
520 |
|
大約重量Kg |
7.5 |
7.5 |
13 |
28 |
●DA4執行器尺寸及重量
|
有效面積cm2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
440 |
435 |
440 |
520 |
|
大約重量Kg |
7.5 |
7.5 |
13 |
28 |
注：直接作用式自力式壓力閥的總高及總重為控制閥與執行器高度及重量之和。
□附件型號、種類及外形尺寸
|
|
|
|
|
||
□工作溫度與許用壓力的關系
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號； ●調壓范圍和有效面積；
●公稱壓力； ●閥體材料；
●公稱通徑； ●介質種類及工作溫度；
●法蘭標準； ●是否有其它特殊要求。
