ZDRFL 電子式電動V型球閥

詳情介紹

ZDRFL 電子式電動V型球閥

□結構特點和應用范圍
ZDRFL電子電動V型球閥是由電子式電動執行機構和調節機構組成，閥芯上開有V型切口，與閥座相對轉動產生剪切力，可將纖維狀物料切斷，防止卡死。該閥具有流通能力大，調節精度高，可調比大，密封性好等特點，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。

□型號、規格

類別	常溫型			中溫型
	普通型	軟密封	硬密封
型號
規格	DN25～200

□技術參數和性能指標

●調節機構主要技參數

公稱通徑 mm	25	40	50	65	80	100	125	150	200
額定流量系數Kv	25	70	100	180	270	440	680	990	1760
公稱壓力 Mpa	4.0
額定轉角 o	90
流量特性	等百分比
介質溫度 oC	-40～150(軟密封)、-40～200、-40～350
法蘭尺寸、型式	按JB/T79.2-94凹式
閥體材質	ZG230-450，ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti
可調比	250:1			350:1
配用執行機構型號	361RSA-05	361RSB-10 361RXB-10		361RSB-20 361RXB-20			361RSC-30		361RSC-50

●執行機構主要技術參數

型號	輸出力矩N·m	動作時間S/90o	技術參數
361RSA-05	50	17	電源：220V±10%V a.c. 50Hz 驅動電機:交流可逆電機控制信號:1-5V d.c. 4-20mA d.c. (信號線用屏蔽線) 開度信號:4-20mA d.c. 保護等級:相當IP55 防爆標志:ExdⅡBT₄
361RSA-10 361RXA-10	100	18.0
361RSA-20 361RXA-20	200	36
361RSC-30	300	24
361RSC-50	500	42

●性能指標

項目	指標 值
基本誤差 %	±2.5
回差 %	2.0
死區 %	3.0
允許泄漏量1/h	普通型	5×10^-4×閥額定容量
	軟密封	10^-6×閥額定容量
	硬密封	10^-5×閥額定容量

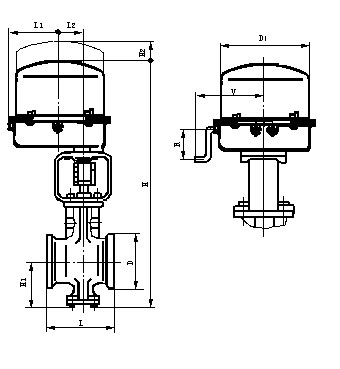

□外形尺寸 mm

公稱通徑	25	40	50	65	80	100	125	150	200
L	102	114	124	143	165	194	213	229	243
D	64	82	100	118	130	155	185	216	264
H	475	500	535	590	625	680	895	905	955
H₁	60	75	95	105	120	140	165	165	200
H₂	120	120	120	155	155	155	165	165	165
L₁	130	130	130	145	145	145	190	190	190
L₂	56	56	56	68	68	68	80	80	80
D₁	225	225	225	255	255	255	335	335	335
R	80	80	80	160	160	160	160	160	160
Y	200	200	200	225	225	225	260	260	260

□主要零件材料

零件名稱	零件材料
閥體	ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti
閥芯	1Cr18Ni9 ; 0Cr18Ni12Mo2Ti
閥桿	2Cr13
填料	石棉浸四氟乙烯、濕紡石棉加合金絲
閥座	1Cr18Ni9(普通式)；增強聚四氟乙烯(FL₂軟密封)；0Cr18Ni12Mo2Ti(墊式硬密封)

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥體材質；
●公稱通徑DN，額定流量系數Kv;
●電動執行器內是否帶空間加熱器；
●閥前后壓力；
●電動執行器是否帶過載保護裝置；
●介質種類；
●介質工作溫度范圍；
●是否有其它特殊要求。
