□結構特點和應用范圍
ZJHM型精小型氣動套筒調節閥,由氣動多彈簧薄膜執行機構和低流阻套筒調節機構組成，與普通套筒閥相比，具有體積小1/3，重量輕1/3，流量大1/3的特點，廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
□型號、規格
|
類別 |
常 溫 型 |
中 溫 型 |
|
型號 |
|
|
|
規格 |
DN25~200 |
|
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||
|
閥座直徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量系數Kv |
直 線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
公稱壓力 MPa |
0.6 ; 1.6 ; 4.0 ; 6.4 |
|||||||||||
|
行 程 mm |
16 |
25 |
40 |
60 |
||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||
|
介質溫度 oC |
-20 ~ 200(常溫型) -40 ~ 450(中溫型) |
|||||||||||
|
法蘭尺寸、型式 |
PN6、16按JB78-59光滑式 ； PN40、64按JB/T79.2-94凹式 |
|||||||||||
|
閥體材質 |
PN(MPa) |
0.6 |
HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||
|
4.0 |
ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||
|
閥塞、套筒 |
1Cr18Ni9 0Cr18Ni12Mo2Ti |
|||||||||||
|
上閥蓋型式 |
普通式（常溫型）；熱片式（中溫型） |
|||||||||||
|
可 調 比 |
50:1 |
|||||||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
|
型 號 |
|
|
|
|
|
薄膜有效面積cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
彈 簧 范 圍 KPa |
20~100; 40~200; 80~240; 20~60; 60~100 |
|||
●性能指標
|
項 目 |
指標值 |
項 目 |
指標值 |
||||
|
基本誤差% |
不帶定位器 |
±5.0 |
始終點偏差% |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
終點 |
±2.5 |
||||||
|
帶定位器 |
±1.0 |
帶定位器 |
始點 |
±1.0 |
|||
|
終點 |
±1.0 |
||||||
|
回 差% |
不帶定位器 |
3.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
|
終點 |
±5.0 |
||||||
|
帶定位器 |
1.0 |
帶定位器 |
始點 |
±1.0 |
|||
|
終點 |
±1.0 |
||||||
|
死 區% |
不帶定位器 |
3.0 |
允許泄漏量1/h |
1×10-3×閥額定容量 |
|||
|
帶定位器 |
0.4 |
||||||
|
額定行程偏差% |
+2.5 |
||||||
●允許壓差 MPa
|
開關方式 |
執行機構型號 |
彈簧范圍KPa |
氣源壓力 |
需要附件 |
公 稱 通 徑 (閥 座 直 徑) mm |
|||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||
|
氣 |
ZHA-22 |
20 ~ 100 |
0.14 |
- |
3.00 |
|
|
|
|
|
|
|
|
ZHA-23 |
20 ~ 100 |
0.14 |
- |
|
2.25 |
1.95 |
|
|
|
|
|
|
|
ZHA-34 |
20 ~ 100 |
10.14 |
- |
|
|
|
2.36 |
2.04 |
1.67 |
|
|
|
|
ZHA-45 |
20 ~ 100 |
0.14 |
- |
|
|
|
|
|
|
1.41 |
1.41 |
|
|
|
ZHB-22 |
20 ~ 100 |
|
- |
1.5 |
|
|
|
|
|
|
|
|
ZHB-23 |
20 ~ 100 |
|
- |
|
1.13 |
0.98 |
|
|
|
|
|
|
|
ZHB-34 |
20 ~ 100 |
|
- |
|
|
|
1.18 |
1.02 |
0.84 |
|
|
|
|
ZHB-45 |
20 ~ 100 |
|
- |
|
|
|
|
|
|
0.71 |
0.57 |
|
注：1. P—閥門定位器。 R—壓力繼動器。
2. 允許壓差為閥關閉P2=0狀態下，ΔP的最大值。
3. 最大壓差超過1.0MPa，閥塞、套筒表面堆焊硬質合金。
□可配附件
定位器、手輪機構、空氣過濾減壓器等。

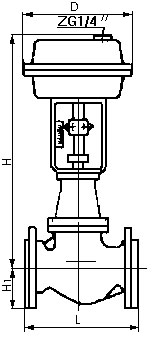

□外形尺寸 mm
|
公稱 通徑 DN |
D |
L |
H |
H1 |
|||||||||
|
PN (MPa) |
常 溫 |
中 溫 |
PN(MPa) |
||||||||||
|
0.6 |
1.6 |
4.0 |
6.4 |
氣關 |
氣開 |
氣關 |
氣開 |
0.6 |
1.6 |
4.0 |
6.4 |
||
|
25 |
285 |
184 |
197 |
197 |
210 |
410 |
417 |
560 |
567 |
50 |
57.5 |
57.5 |
67.5 |
|
40 |
222 |
235 |
235 |
251 |
453 |
460 |
623 |
630 |
65 |
72.5 |
72.5 |
82.5 |
|
|
50 |
254 |
267 |
267 |
286 |
456 |
463 |
626 |
633 |
70 |
80 |
80 |
87.5 |
|
|
65 |
360 |
276 |
292 |
292 |
311 |
610 |
617 |
790 |
797 |
80 |
90 |
90 |
100 |
|
80 |
298 |
317 |
317 |
337 |
622 |
629 |
802 |
809 |
92.5 |
97.5 |
97.5 |
105 |
|
|
100 |
352 |
368 |
368 |
394 |
630 |
637 |
810 |
817 |
102.5 |
107.5 |
115 |
125 |
|
|
150 |
470 |
480 |
500 |
500 |
520 |
847 |
854 |
1067 |
1074 |
130 |
140 |
150 |
170 |
|
200 |
620 |
635 |
650 |
650 |
871 |
878 |
1211 |
1218 |
157.5 |
167.5 |
187.5 |
202.5 |
|
□工作溫度與許用介質壓力的關系
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥的開關方式；
●公稱壓力；
●介質工作溫度范圍；
●公稱通徑、額定流量系數Kv；
●閥體、套筒、閥塞材料；
●信號壓力、彈簧范圍；
●是否帶附件、說明附件型號；
●流量特性；
●是否有其它特殊要求。
