ZJHP型精小型氣動單座調節閥

詳情介紹

□結構特點和應用范圍
ZJHP型精小型氣動單座調節閥，由氣動多彈簧薄膜執行機構和低流阻直通單座調節機構組成。閥體為直通單座無底蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比，具有體積小，重量輕，流量大等特點。適用于流量大、泄漏量要求嚴格的場合。

□型號、規格

類別	常溫型	中溫型
型號
規 格	DN20~200	DN20~200

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm			20				25	40		50	65	80	100	150		200
閥座直徑 mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Ｋv	直　　線		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比		1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
公稱壓力 MPa			0.6 ; 1.6 ; 4.0 ; 6.4
行程 mm			16					25			40			60
流量特性			直線、等百分比
介質溫度 ℃			-20~200 (常溫型) ； -40 ~ 450 (中溫型)
法蘭尺寸、型式			PN6、16按JB78-59光滑式； PN40、64按JB/T79.2-94凹式
閥體材質	PN(MPa)	0.6、1.6	HT200 、 ZG230-450 、ZG1Cr18Ni9Ti 、 ZG0Cr18Ni12Mo2Ti
		4.0、6.4	ZG230-450 、 ZG1Cr18Ni9Ti 、 ZG0Cr18Ni12Mo2Ti
閥芯材質			1Cr18Ni9 、0Cr18Ni12Mo2Ti
上閥蓋型式			普通式 (常溫型) ；熱片式 (中溫型)
可調 比			50:1

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●執行機構主要技術參數

●性能指標

項　　　　目		指標值	項 　　　目			指標值
基本誤差%	不帶定位器	±5.0	始終點 偏差 %	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
						終點	±1.0
回差%	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
	帶定位器	1.0			帶定位器	始點	±1.0
						終點	±1.0
死區%	不帶定位器	3.0	允許泄漏量1/h			1×10-4×閥額定容量
	帶定位器	0.4
額定行程偏差%		+2.5

●允許壓差　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　MPA

開關方式	執行機構型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	公稱通徑 (閥座直徑) mm
					20				25	40		50	65	80	100	150		200
					10	12	15	20	25	32	40	50	65	80	100	125	150	200
氣關	ZHA -22	20~100 20~100 40~200	140 250 400	P P P或R	6.4 6.4 6.4	6.4 6.4 6.4	6.4 6.4 6.4	3.8 6.4 6.4	2.4 6.4 6.4
	ZHA -23	20~100 20~100 40~200	140 250 400	P P P或R						1.5 6.3 6.4	0.97 4.0 5.4	0.62 2.5 3.4
	ZHA -34	20~100 20~100 40~200	140 250 400	P P P或R									0.59 2.4 3.21	0.38 1.6 2.12	0.24 1.0 1.39
	ZHA -45	20~100 20~100 40~200	140 250 400	P P P或R												0.25 1.06 1.39	0.17 0.73 0.99	0.10 0.40 0.55
氣開	ZHB -22	20~100 40~200 80~240	0	P P或R P	6.4 6.4 6.4	4.6 6.4 6.4	2.9 6.4 6.4	1.6 3.80 6.4	1.06 2.40 5.3
	ZHB -23	20~100 40~200 80~240	0	P P或R P						0.65 1.52 3.20	0.41 0.97 2.00	0.26 0.62 1.30
	ZHB -34	20~100 40~200 80~240	0	P P或R P									0.25 0.59 1.26	0.16 0.38 0.80	0.10 0.24 0.50
	ZHB -45	20~100 40~200 80~240	0	P P或R P												0.11 0.25 0.55	0.076 0.17 0.38	0.04 0.10 0.21

注：1.P—閥門定位器。 R—壓力繼動器。
2.允許壓差為閥關閉P2=0狀態下，ΔP的最大值。
3.最大壓差超過1.0MPa，閥芯、閥座表面堆焊硬質合金或改用其它材料。

□可配附件

定位器、手輪機構、空氣過濾減壓器等。

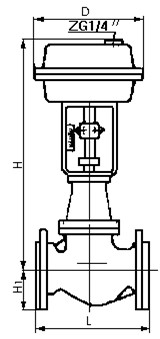

□外形尺寸 mm

公稱通徑DN	D	L				H				H1
		PN (MPa)				常溫		中溫		PN(MPa)
		0.6	1.6	4.0	6.4	氣關	氣開	氣關	氣開	0.6	1.6	4.0	6.4
20	285	187	194	194	206	399	406	549	556	45	52.5	52.5	62.5
25		184	197	197	210	410	417	560	567	50	57.5	57.5	67.5
40		222	235	235	251	453	460	623	630	65	72.5	72.5	82.5
50		254	267	267	286	456	463	626	633	70	80	80	87.5
65	360	276	292	292	311	612	619	790	797	80	90	90	100
80		298	317	317	337	624	631	802	809	92.5	97.5	97.5	105
100		352	368	368	394	633	639	810	817	102.5	107.5	115	125
150	470	480	500	500	520	847	854	1067	1074	130	140	150	170
200	470	620	635	650	650	991	998	1211	1218	157.5	167.5	187.5	202.5

□工作溫度與許用介質壓力的關系

□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；                        ●閥的開關方式；
●公稱壓力；                        ●介質工作溫度范圍；
●公稱通徑、額定流量系數Kv；         ●閥體、閥芯材料；
●信號壓力、彈簧范圍；               ●是否帶附件、說明附件型號；
●流量特性；                        ●是否有其它特殊要求。
