□結構特點和應用范圍
氣動薄膜波紋管調節閥,閥芯為單導向結構，S形流線閥體，閥芯為柱塞式單導向，采用了波紋管和填料雙重密封結構，可廣泛應用于劇毒、強腐蝕性、放射性等特殊介質的自動控制系統中。
□型號、規格
|
型 號 |
|
|
規 格 |
DN20~100 |
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
|||||
|
閥座直徑 mm |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量 |
直 線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.6 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
公稱壓力 MPa |
1.6 |
|||||||||||
|
行 程 mm |
10 |
16 |
25 |
40 |
||||||||
|
流量特性 |
直線，等百分比 |
|||||||||||
|
工作溫度 oC |
-20~200 |
|||||||||||
|
法蘭尺寸、型式 |
按JB/T79.1-94凸式 |
|||||||||||
|
閥體材質 |
ZG230-450, ZG1Cr18Ni9Ti |
|||||||||||
|
上閥蓋型式 |
波紋管和填料雙重密封 |
|||||||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
|
型 號 |
|
|
|
|
薄膜有效面積 cm2 |
280 |
400 |
630 |
|
行 程 mm |
10 ; 16 |
25 |
40 |
|
彈 簧 范 圍 KPa |
20~100 ; 40~200 ; 20~60 ; 80~240 |
||
●性能指標
|
項 目 |
指 標 值 |
項 目 |
指 標 值 |
||||
|
基本誤差% |
帶定位器 |
±1.5 |
始終點偏差% |
帶定位器 |
±1.5 |
||
|
不帶定位器 |
6 |
不帶定位器 |
氣開 |
始點 |
±2.5 |
||
|
回 差% |
帶定位器 |
±1.5 |
終點 |
±6 |
|||
|
不帶定位器 |
5 |
氣關 |
始點 |
±6 |
|||
|
死 區% |
帶定位器 |
0.6 |
終點 |
±2.5 |
|||
|
不帶定位器 |
4 |
||||||
|
允許泄漏量1/h |
10-4×閥額定容量 |
額定行程偏差% |
+2.5 |
||||
●允許壓差 MPa
|
公稱通徑 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||
|
閥座直徑 mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||
|
薄膜有效面積 cm2 |
280 |
400 |
630 |
|||||||||||
|
允許壓差 |
氣源壓力KPa |
彈簧范圍KPa |
允許壓差在P2=0狀態下 |
|||||||||||
|
氣關閥 |
120 |
20~100 |
1.6 |
1.3 |
0.8 |
0.55 |
0.5 |
0.3 |
0.3 |
0.2 |
0.12 |
|||
|
140 |
1.6 |
1.6 |
1.6 |
1.1 |
1.0 |
0.6 |
0.6 |
0.4 |
0.24 |
|||||
|
180 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.2 |
1.2 |
0.8 |
0.48 |
|||||
|
氣開閥 |
0 |
20~100 |
1.6 |
1.3 |
0.8 |
0.55 |
0.5 |
0.3 |
0.3 |
0.2 |
0.12 |
|||
|
40~200 |
1.6 |
1.6 |
1.6 |
1.1 |
1.0 |
0.6 |
0.6 |
0.4 |
0.24 |
|||||
|
80~240 |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
1.2 |
1.2 |
0.8 |
0.48 |
|||||
□可配附件
手輪機構、閥門定位器(必配)、空氣過濾減壓器等。

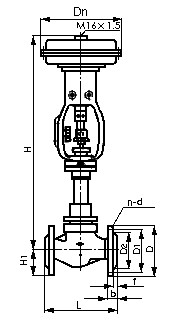

□外形尺寸 mm
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
|
|
公稱壓力 |
D |
105 |
115 |
145 |
160 |
180 |
195 |
215 |
|
D1 |
75 |
85 |
110 |
125 |
145 |
160 |
180 |
|
|
D2 |
58 |
65 |
88 |
100 |
120 |
135 |
155 |
|
|
b |
16 |
18 |
20 |
22 |
24 |
|||
|
f |
2 |
3 |
||||||
|
n-d |
4-14 |
4-18 |
8-18 |
|||||
|
L |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
|
|
H1 |
52.5 |
57.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
|
|
Dn |
280 |
325 |
410 |
|||||
|
H |
氣開 |
677 |
741 |
857 |
860 |
1243 |
1260 |
1262 |
|
氣關 |
640 |
717 |
805 |
808 |
1131 |
1174 |
1176 |
|
|
重量kg |
氣開 |
42 |
47 |
69 |
78 |
95 |
107 |
121 |
|
氣關 |
36 |
41 |
50 |
59 |
92 |
104 |
118 |
|
|
|
□工作溫度與許用介質壓力的關系
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件；
●產品型號;
●介質工作溫度范圍;
●公稱通徑DN、閥座直徑;
●公稱壓力;
●流量特性;
●閥體、閥芯、閥座材質;
●彈簧范圍;
●是否帶手輪機構及定位器;
●是否有其它特殊要求。
