□結構特點和應用范圍
氣動薄膜波紋管保溫夾套Y形切斷閥，閥體為Y形，閥體形狀可以根據現場管道安裝的要求進行設計。采用了波紋管和填料雙重密封結構，徹底消除了工藝介質通過閥桿運動間隙向外泄漏的可能性。主要適用于劇毒，強腐蝕性，放射性等特殊介質且管道成一定角度安裝的場合。
□型號、規格
|
型 號 |
|
|
規 格 |
DN25~200 |
注：現只有DN80、100其它規格待發展。
□技術參數和性能指標
|
公稱通徑 mm |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
|
|
額定流量系數 Kv |
|
|
|
112 |
194 |
|
|
|
|
公稱壓力 MPa |
1.6 |
|||||||
|
行 程 mm |
16 |
25 |
40 |
60 |
|
|||
|
流量特性 |
兩位切斷 |
|||||||
|
配薄膜執行機構型號 |
|
|
|
|
||||
|
保溫介質溫度: ℃ |
≤350 |
|||||||
|
保溫介質壓力 MPa |
1.0 |
|||||||
|
介質溫度: ℃ |
-40~350 |
|||||||
|
法蘭尺寸、型號 |
按JB/T79.1-94凸式 |
|||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
|
型 號 |
|
|
|
|
|
薄膜有效面積 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
彈簧范圍 KPa |
20~100 : 40~200 : 20~60 :60~100 : 80~240 |
|||
●性能指標
|
額定行程偏差 % |
+6.0 |
|
|
允許泄漏量 l/h |
0 |
|
|
耐壓強度 |
1、閥體應以2.5倍公稱壓力水進行強壓試驗，5min無滲漏現象。 |
|
|
密封性試驗 |
填料室的密封性 |
填料室應以1.1倍公稱壓力的水持續5min內無滲漏現象。 |
|
波紋管組件的密封性 |
波紋管組件應以1.5倍公稱壓力水試驗5min并作上、下移動，無滲漏現象。 |
|
●允許壓差 MPa
|
使用情況 |
關閉時P2=0 |
||||
|
彈簧范圍 KPa |
20~100 |
40~200 |
80~240 |
||
|
公稱通徑 mm |
閥座直徑 mm |
有效面積 cm2 |
允許壓差 |
||
|
25 |
|
280 |
|
|
|
|
40 |
|
400 |
|
|
|
|
50 |
|
|
|
|
|
|
65 |
|
630 |
|
|
|
|
80 |
80 |
0.24 |
0.491 |
0.99 |
|
|
100 |
100 |
1000 |
0.21 |
0.467 |
0.98 |
|
150 |
|
|
|
|
|
|
200 |
|
|
|
|
|
□可配附件
手輪、注油器（必配）、空氣過濾減壓器等。

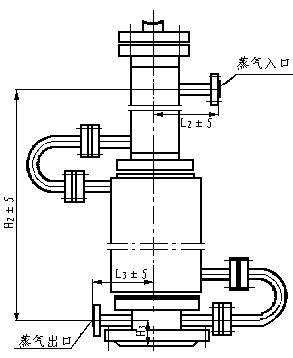

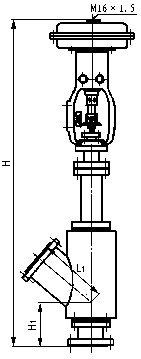

□外形尺寸 mm
|
公稱通徑DN |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
H |
|
|
|
|
1822 |
2096 |
|
|
|
H1 |
|
|
|
|
284 |
311 |
|
|
|
H2 |
|
|
|
|
788 |
832 |
|
|
|
H3 |
|
|
|
|
65 |
65 |
|
|
|
L1 |
|
|
|
|
290 |
396 |
|
|
|
L2 |
|
|
|
|
142 |
145 |
|
|
|
L3 |
|
|
|
|
175 |
185 |
|
|
|
θ |
|
|
|
|
60o |
45o |
|
|
|
重量kg |
|
|
|
|
196 |
277 |
|
|
|
|
|
□工作溫度與許用介質壓力的關系
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥體、閥芯、閥座材質；
●公稱壓力PN；
●公稱通徑DN、額定流量系數Kv；
●彈簧范圍，閥的作用方式；
●是否帶附件，及說明附件型號；
●是否有其它特殊要求。
