□結構特點和應用范圍
型氣動薄膜單座調節切斷閥，有單座柱塞式閥芯。閥芯、閥座密封面堆焊硬質合金，它與一般單座閥相比，執行機構輸出力大，具有允許壓差大，泄漏量小的特點。適用于即要求調節，又要求嚴密關閉的自動控制系統中。該閥均配閥門定位器。
□型號、規格
|
類別 |
常 溫 型 |
中 溫 型 |
|
型號 |
|
|
|
規格 |
DN3/4"~200 |
DN3/4"~200 |
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm |
G 3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||
|
閥座直徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.20 |
2.00 |
3.20 |
5.00 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
公稱壓力MPa |
6.4 |
4.0 ; 6.4 |
||||||||||||||||||
|
行 程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||||||
|
配執行機構 |
|
|
|
|
|
|
||||||||||||||
|
流量特性 |
直線 |
直線 、 等百分比 |
||||||||||||||||||
|
介質溫度 oC |
-20~200(常溫型) ； -40~450 (中溫型) |
|||||||||||||||||||
|
法蘭尺寸、型式 |
管螺紋連接 |
按JB/79.2-94 凹式 |
||||||||||||||||||
|
閥體材質 |
ZG230-450 ， ZG1Cr18Ni9Ti , ZG0Cr18Ni9Mo2Ti |
|||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9(密封面處堆焊硬質合金) |
|||||||||||||||||||
|
上閥蓋型式 |
普通式(常溫型) ；熱片式(中溫型) |
|||||||||||||||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
|
型 號 |
|
|
|
|
|
|
|
薄膜有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
10 |
10、16 |
16、25 |
25、40 |
40、60 |
60、100 |
|
彈 簧 范 圍KPa |
20~100、40~200、80~240 |
|||||
●性能指標
|
項 目 |
指標值 |
項 目 |
指標值 |
||||
|
基本誤差% |
帶定位器 |
±1.0 |
始終點偏差% |
氣關 |
帶定位器 |
始點 |
±1.0 |
|
終點 |
|||||||
|
回 差% |
帶定位器 |
1.0 |
氣開 |
帶定位器 |
始點 |
|
|
|
終點 |
|||||||
|
死 區% |
帶定位器 |
0.4 |
允許泄漏量1/h |
1×10-5×閥額定容量 |
|||
|
額定行程偏差% |
+2.5 |
||||||
●允許壓差MPa
|
公稱通徑 mm |
G3/4″ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||||||||
|
閥座直徑 mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
氣源壓力KPa |
彈簧范圍KPa |
允許壓差在P2=0，閥桿在介質流出端狀態下 |
||||||||||||||||||||
|
氣關閥 |
180 |
20~100 |
6.4 |
6.4 |
5.6 |
3.7 |
3.7 |
2.4 |
2.1 |
1.49 |
0.95 |
0. 97 |
0.67 |
0.38 |
||||||||
|
氣開閥 |
0 |
80~240 |
6.4 |
6.4 |
5.6 |
3.7 |
3.7 |
2.4 |
2.1 |
1.49 |
0.95 |
0. 97 |
0.67 |
0.38 |
||||||||
□可配附件
定位器、頂裝手輪機構、空氣過濾減壓器等。

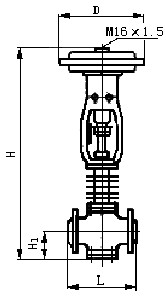

□外形尺寸 mm
|
公稱通徑DN |
DN3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
D |
230 |
280 |
325 |
410 |
495 |
600 |
||||||||
|
L |
PN |
4.0 |
— |
180 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
|
6.4 |
75 |
190 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
||
|
H |
常溫型 |
氣關 |
440 |
580 |
730 |
741 |
953 |
983 |
1161 |
1191 |
1200 |
1615 |
1630 |
170 |
|
氣開 |
480 |
617 |
782 |
793 |
1039 |
1069 |
1273 |
1303 |
1312 |
1801 |
1816 |
1896 |
||
|
中溫型 |
氣關 |
517 |
730 |
880 |
892 |
1116 |
1146 |
1381 |
1401 |
1410 |
1815 |
1835 |
1910 |
|
|
氣開 |
557 |
767 |
932 |
944 |
1202 |
1232 |
1493 |
1513 |
1522 |
2001 |
2021 |
2096 |
||
|
H1 |
30 |
50 |
115 |
120 |
130 |
145 |
180 |
195 |
200 |
245 |
255 |
295 |
||
|
|
□工作溫度與許用介質壓力的關系
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●流體介質種類;
●公稱通徑DN，閥座直徑;
●介質工作溫度范圍;
●信號壓力，彈簧范圍;
●閥體、閥芯、閥座材質;
●流量特性;
●是否帶手輪機構及定位器，說明型號;
●閥前后壓力;
●是否有其它特殊要求。
