□結構特點和應用范圍
型氣動薄膜三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。□型號、規格
|
類別 |
常 溫 型 |
中 溫 型 |
||
|
合 流 閥 |
分 流 閥 |
合 流 閥 |
分 流 閥 |
|
|
型號 |
|
|
|
|
|
規格 |
DN25~300 |
DN80~300 |
DN25~300 |
DN80~300 |
注：公稱通徑小于80時，分流閥可用合流閥替代
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
|
|
|
|
|
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
公稱壓力 MPa |
1.6; 4.0; 6.4 |
||||||||||||
|
行 程 mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線 |
||||||||||||
|
介質溫度 oC |
-20~200(常溫型) ；-40~315(中溫型) |
||||||||||||
|
法蘭尺寸、型式 |
PN16按JB78-59光滑式 ；PN40、64按JB/T79.2-94凹式 |
||||||||||||
|
閥體材質 |
HT200, ZG230-450 , ZG1Cr18Ni9Ti |
||||||||||||
|
閥芯材質 |
1Cr18Ni9 |
||||||||||||
|
上閥蓋形式 |
普通式(常溫型)；熱片式(中溫型) |
||||||||||||
|
可 調 比 |
30 : 1 |
||||||||||||
注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
|
型 號 |
|
|
|
|
|
|
薄膜有效面積cm2 |
400 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
彈 簧 范 圍KPa |
20~100; 40~200; 20~60; 60~100; 80~240 |
||||
●性能指標
|
項 目 |
指 標 值 |
項 目 |
指 標 值 |
||||
|
基本誤差% |
不帶定位器 |
±6 |
始終點偏差% |
不帶定位器 |
氣關 |
始點 |
±6.0 |
|
帶定位器 |
±1.5 |
||||||
|
回 差% |
不帶定位器 |
5 |
終點 |
±2.5 |
|||
|
帶定位器 |
1.5 |
氣開 |
始點 |
±2.5 |
|||
|
死 區% |
不帶定位器 |
4 |
終點 |
±6.0 |
|||
|
帶定位器 |
0.6 |
帶定位器 |
±1.5 |
||||
|
額定行程偏差% |
±2.5 |
允許泄漏量1/h |
|
||||
●允許壓差 MPa
|
公稱通徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||
|
薄膜有效面積 cm2 |
400 |
400 |
630 |
1000 |
1600 |
||||||||||
|
允許壓差 |
氣源壓力KPa |
彈簧范圍KPa |
允許壓差在P2=0，閥體在介質流出端狀態下 |
||||||||||||
|
氣關 |
120 |
20~100 |
1.22 |
0.75 |
0.47 |
0.30 |
0.28 |
0.18 |
0.12 |
0.12 |
0.08 |
0.04 |
0.04 |
0.02 |
|
|
240 |
40~200 |
2.85 |
1.74 |
1.1 |
0.7 |
0.65 |
0.43 |
0.28 |
0.28 |
0.19 |
0.11 |
0.11 |
0.04 |
||
|
氣開 |
0 |
20~100 |
1.22 |
0.75 |
0.47 |
0.30 |
0.28 |
0.18 |
0.12 |
0.12 |
0.08 |
0.04 |
0.04 |
0.02 |
|
|
40~200 |
2.85 |
1.74 |
1.1 |
0.7 |
0.65 |
0.43 |
0.28 |
0.28 |
0.19 |
0.11 |
0.11 |
0.04 |
|||

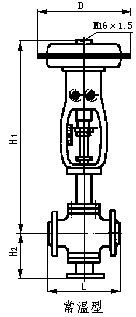

□外形尺寸 mm
|
公稱通徑 |
合 流 |
分 流 |
||||||||||||||||
|
行程 |
D |
L |
H1 |
H2 |
L |
H1 |
H2 |
|||||||||||
|
PN (MPa) |
PN (MPa) |
PN (MPa) |
PN (MPa) |
|||||||||||||||
|
1.6 |
4.0 |
6.4 |
常溫型 |
中溫型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
常溫型 |
中溫型 |
1.6 |
4.0 |
6.4 |
|||
|
25 |
16 |
325 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
|
|
|
|
|
|
|
|
|
32 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
|
|
|
|
|
|
|
||
|
40 |
25 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
|
|
|
|
|
|
|
|
|
50 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
|
|
|
|
|
|
|
||
|
65 |
40 |
410 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
|
|
|
|
|
|
|
|
80 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
||
|
100 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
350 |
370 |
900 |
1060 |
245 |
275 |
285 |
||
|
125 |
60 |
495 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
150 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
||
|
200 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
||
|
250 |
100 |
600 |
635 |
660 |
670 |
1451 |
1320 |
|
474 |
474 |
635 |
660 |
670 |
1525 |
1800 |
|
540 |
540 |
|
300 |
720 |
740 |
770 |
1512 |
1560 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
612 |
612 |
||
|
|
|
□可配附件
定位器、手輪機構、空氣過濾減壓器等
□工作溫度與許用介質壓力的關系
□主要零件材料及推薦使用范圍
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●公稱通徑DN;
●彈簧范圍;
●流量特性;
●工作溫度范圍;
●閥體材質;
●是否帶手輪及定位器;
●是否有其它特殊要求。
