ZDJW型電動調節蝶閥

詳情介紹

□結構特點和應用范圍
ZDJW型電動調節蝶閥由S系列DKJ角行程電動執行器和蝶閥調節機構組成。適用于懸浮顆粒的流體及濃濁漿狀流體介質的調節和控制。
□型號、規格

類別	常溫型	中溫型
型號
規格	DN50～2000

□技術參數和性能指標
●電動蝶閥調節機構主要技術參數

公稱通徑 mm	50～1000	1200	1400～2000
公稱壓力 MPa	0.6		0.1
介質溫度 oC	常溫-20～200(鑄鐵)，-40～250(鑄鋼)，中溫-40～450(鑄不銹鋼)
流量特性	近似等百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間 S	25
閥體材質	HT200, 35, ZG230-450, 1Cr18Ni9, ZG0Cr18Ni12Mo2Ti, ZG1Cr18Ni9Ti

●DKJ電動執行機構主要技術參數

型號	DKJ-110	DKJ-210	DKJ-310	DKJ-410	DKJ-510	DKJ-610
輸入信號	0～10mAd.c. , 4-20mAd.c.
輸入電阻 Ω	200
輸出軸轉角 o	0～90
輸出力矩 N·m	40	100	250	600	1600	4000
電源	220+10%(-15%)Va.c. 50Hz±1%

●性能指標

項目			指標值
基本誤差 %			±5.0
回差 %			3.0
死區 %			5.0
始終偏點偏差%	電開	始點	±4.0
		終點	±8.0
	電關	始點	±8.0
		終點	±4.0
額定行程偏差%			4.0
允許泄漏量1/h			平行閥板:2××閥額定容量傾斜閥板:5××閥額定容量

●額定流量系數Kv

轉 角		10o	20o	30o	40o	50o	60o	70o
公稱通徑 mm	50	1.9	7.5	17	30	46	64	85
	80	6.7	15	30	55	92	140	220
	100	10	23	46	85	140	220	340
	125	16	35	70	130	220	340	530
	150	20	50	100	190	320	490	770
	200	40	90	180	340	570	870	1360
	250	60	140	290	530	900	1380	2130
	300	90	200	410	760	1280	1960	3060
	350	130	280	550	1040	1150	2660	4160
	400	160	370	730	1340	2300	4400	5450
	450	200	470	930	1700	2900	3480	6900
	500	250	570	1140	2120	3560	5430	8500
	600	360	820	1630	3050	5140	7840	12200
	700	500	1120	2200	4160	7000	10600	16600
	800	650	1450	2900	5400	9100	13800	21700
	1000	1000	2270	4600	8500	14300	21800	34000
	1200	1440	3270	6620	12440	20590	31390	48960
	1400	1960	4450	9016	16660	28030	42730	66640
	1600	2560	5810	11776	21760	36600	55800	87040
	1800	3240	7350	14900	27540	46330	70630	110160
	1900	3600	8172	16560	30600	51480	78480	123000
	2000	4000	9080	18400	34000	57200	87200	136000

●允許壓差MPa

公稱通徑 mm	配用執行機構
	DKJ-110		DKJ-210		DKJ-310		DKJ-410		DKJ-510		DKJ-610
	0o	70o	0o	70o	0o	70o	0o	70o	0o	70o	0o	70o
50	0.6	0.6
80	0.6	0.488
100	0.6	0.252
125	0.6	0.128	0.6	0.325
150	0.6	0.075	0.6	0.189
200	0.6	0.031	0.6	0.079
250					0.6	0.103
300					0.6	0.059
350					0.6	0.037
400							0.6	0.060
450							0.6	0.042
500							0.6	0.031
600							0.6	0.0178
700							0.6	0.0098
800									0.6	0.020
1000									0.6	0.0103
1200											0.504	0.016
1400											0.1	0.0106
1600											0.1	0.0076
1800											0.1	0.005
1900											0.1	0.0042
2000											0.1	0.0036

□外形尺寸
電動調節蝶閥外形尺寸表mm

公稱通徑	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配執行機構
50		110				60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30			92	139		62.5			4-18
100	145	175			12		102	149		72.5			4-18
125	175	200					117	168		87.5			8-18
150	200	225					130	181		100
200	255	280				70	172	221		127.5
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395				80	227	283		181			12-23
350	412	445				80	252	290		206			12-23
400	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550					321	371		259
500	558	600					346	396		284
600	755	706			30	150	480	418	530	377.5	863	482	20-25
700	860	810			32	150	530	531	530	430	863	482	24-25
800	975	920	420	51	34	200	595	586	681	487.5	917	480	24-30	DKJ-510
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340		60	45	250	906	980					32-34	DKJ-610
1400	1575	1520			25	300	965	1012					36-34
1600	1785	1730				350	1065	1112					40-34
1800	2045	1970											44-41
1900	2100	2020				350	1217	1315					44-41
2000	2265	2180											48-48

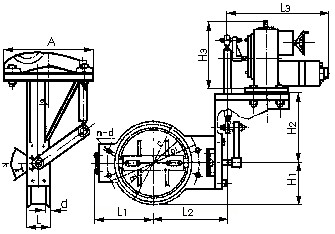

DN50～500

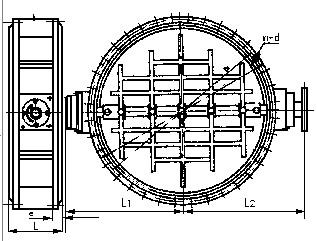

DN1200～2000

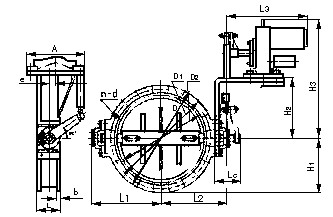

DN600～1000

□主要零件材料及推薦使用溫度范圍

零件名稱	材料	溫度范圍oC
		最小	最大
閥體、閥板	HT200	-20	200
	35	-40	450
	ZG230-450
	1Cr18Ni9
	ZG1Cr18Ni9Ti	-40	550
	ZG0Cr18Ni12Mo2Ti

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱壓力；
●公稱通徑和額定流量系數Kv;
●閥前壓力，閥后壓力及壓差；
●閥體、閥板材料；
●若訂DN1200以上的電動蝶閥，并需到現場將執行機構和蝶閥調節機構連接成整機的用戶須提供現場空間位置。
