Beyond the classic new pupa morphosis in butterfly

ZMAN型氣動薄膜雙座調節閥

詳情介紹

□結構特點和應用范圍
ZMAN型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大。適用于壓差大、流量大、泄漏量要求不嚴格的場合。

□型號、規格

類別	常溫型	中溫型	低溫型
型號
規 格	DN25~300	DN25~300	DN25~200

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑 mm		25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 Kv		10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力 MPa		1.6、4.0、6.4(常溫型); 4.0、6.4(中溫型) ; 0.6、4.0、6.4(低溫型)
行程 mm		16		25		40			60			100
流量特性		直線、等百分比
介質溫度 oC		-20~200( 常溫型)；-40~450(中溫型)；-250~-60(低溫型)
法蘭尺寸、型式		PN16按JB78-59光滑式；PN40、60按JB/79.2-94凹式；低溫閥PN6按JB78-59榫槽式；PN40、64按JB/79.3-94榫槽式
閥體材質	常中溫	HT200; ZG230-450 ; ZG1Cr18Ni9Ti
	低溫	ZG1Cr18Ni9Ti
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式(常溫型)；熱片式(中溫型)；長頸式(低溫型)
可調 比		30 : 1

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●執行機構主要技術參數

型號	ZMA-2	ZMA-3	ZMA-4	ZMA-5	ZMA-6
薄膜有效面積cm2	280	400	630	1000	1600
行程mm	16	25	40	60	100
彈簧范圍 KPa	20~100; 40~200; 20~60; 60~100; 80~240

●性能指標

項目		ZMAN	ZMAN-D	項目				ZMAN	ZMAN-D
基本誤差%	不帶定位器	±5.0	±6.0	始終點偏差%	氣關	不帶定位器	始點	±5.0	±6.0
							終點	±2.5	±2.5
	帶定位器	±1.0	±1.5			帶定位器	始點	±1.0	±1.5
							終點	±1.0	±1.5
回差%	不帶定位器	3.0	5		氣開	不帶定位器	始點	±2.5	±2.5
							終點	±5.0	±6
	帶定位器	1.0	1.5			帶定位器	始點	±1.0	±1.5
							終點	±1.0	±1.5
死區%	不帶定位器	3.0	4.0	允許泄漏量1/h				1×10-3×閥額定容量
	帶定位器	0.4	0.6
額定行程偏差%		+2.5

●允許壓差　　　KPa

公稱通徑 mm				25	32	40	50	65	80	100	125	150	200	250	300
薄膜有效面積 cm2				280		400		630			1000			1600
允許壓差	氣源壓力KPa		彈簧范圍KPa	允許壓差在P2=0，閥桿在介質流出端狀態下
	氣關閥	120	20~100	5.3	4.3	4.9	3.8	4.7	3.6	2.8	3.7	2.7	2.1	2.0	1.7
		140		6.4								5.3	4.8	4.6	3.9
		180		6.4
	氣開閥	0	20~100	5.3	4.3	4.9	3.8	4.7	3.6	2.8	3.7	2.7	2.1	2.0	1.7
			40~200	6.4								5.3	4.8	4.6	3.9
			80~240	6.4

□可配附件
定位器、手輪機構、空氣過濾減壓器等。

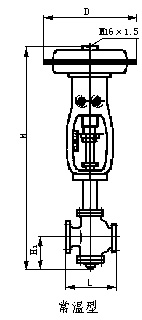

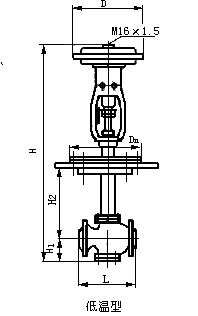

□外形尺寸 mm

公稱通徑			25	32	40	50	65	80	100	125	150	200	250	300
D			280		325		410			495			600
L	PN (MPa)	0.6	190	205	225	245	275	300	350	410	440	530
		1.6	185	200	220	250	275	300	350	410	450	550	640	720
		4.0	190	210	230	255	285	310	355	425	460	560	660	735
		6.4	200	210	235	265	295	320	370	440	475	570	670	750
H	常溫型		685	690	785	795	1165	1095	1120	1320	1340	1425	1956	2016
	中溫型		835	840	925	935	1220	1260	1280	1535	1555	1640	2196	2257
	-100~-60 oC		1126	1132	1205	1215	1548	1574	1590	1841	1851	1891
	-200~-100oC		1326	1332	1405	1415	1748	1774	1790	2041	2051	2091
	-250~-200oC		1526	1532	1605	1615	1948	1974	1990	2241	2251	2291
H1	常中溫型		120	120	140	145	190	210	220	270	280	320	440	475
H1	低溫型		102	105	127	132	171	188	200	250	260	300
Dn			290	310	340	370	410	440	500	590	640	760
H2	-100~-60 oC		500				600			700
	-200~-100oC		700				800			900
	-250~-200oC		900				1000			1100

□工作溫度與許用介質壓力的關系

□主要零件材料及推薦使用范圍

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥體、閥芯材質；
●公稱通徑DN，公稱壓力；
●是否帶手輪機構及定位器，說明型號；
●信號壓力，彈簧范圍；
●介質工作溫度范圍；
●流量特性、閥前后壓力；
●流體介質種類；
●是否有其它特殊要求。
