□結構特點和應用范圍
電動精小型三通調節閥是由與日本KOSO公司合資生產的3610L系列電子式電動執行機構與三 通調節機構組成。調節機構有合流和分流兩種作用方式。三通閥體采用整體鑄造，具有技 術先進、結構簡單、占據空間體積小、操作方便、接線簡單等特點。廣泛應用于工業熱交換及大型空調設備的溫度控制系統中。
□型號、規格
| 類 別 |
常 溫 型 |
中 溫 型 |
||
|
合流閥 |
分流閥 |
合流閥 |
分流閥 |
|
|
型 號 |
|
|
|
|
|
規 格 |
DN25~150 |
DN80~150 |
DN25~150 |
DN80~150 |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||
|
額定流量 |
合流 |
10 |
16 |
25 |
40 |
60 |
80 |
160 |
200 |
300 |
|
|
分流 |
80 |
160 |
200 |
300 |
|||||||
|
閥座直徑mm |
24 |
31 |
38 |
48 |
63 |
75 |
100 |
110 |
130 |
||
|
公稱壓力MPa |
1.6、 4.0 |
||||||||||
|
行 程mm |
16 |
30 |
|||||||||
|
流量特性 |
直 線 |
||||||||||
|
介質溫度范圍℃ |
-20~+200（常溫），-40~+315（中溫） |
||||||||||
|
配執行機構型號 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
|||||||
|
法蘭尺寸、型式 |
PN16按JB/T79.1-94凸式，PN40按JB/T79.2-94凹式 |
||||||||||
|
閥體材質 |
ZG230-450，ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti |
||||||||||
|
可調比 |
30:1 |
||||||||||
注：1、根據現場使用情況，可配防爆型執行機構。
2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。
●執行機構主要技術參數
| 型 號 |
額定輸出力N |
速度mm/S |
技術參數 |
|
361LSA-08 |
800 |
4.2 |
電源：220+10%V a.c. |
|
361LSA-20 |
2000 |
2.1 |
|
|
361LSB-30 |
3000 |
3.5 |
|
|
361LSB-50 |
5000 |
1.7 |
|
|
361LSC-65 |
6500 |
3.4 |
●性能指標
| 項 目 |
指 標 值 |
|
基本誤差 % |
+2.5 |
|
回 差 % |
2.0 |
|
死 區 % |
3.0 |
|
額定行程偏差 % |
+2.5 |
|
允許泄漏量1/h |
10-3×閥的額定容量 |
●允許壓差MPa
|
公稱通徑 mm |
配用執行機構型號 |
||||
|
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
|
|
361LXA-08 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
||
|
25 |
|
|
|
|
|
|
32 |
|
|
|
|
|
|
40 |
|
|
|
|
|
|
50 |
|
0.83 |
1.24 |
|
|
|
65 |
|
|
|
|
|
|
80 |
|
|
0.51 |
0.85 |
|
|
100 |
|
|
|
|
|
|
125 |
|
|
|
|
|
|
150 |
|
|
|
|
|
□外形尺寸
●ZDLQJ型電動精小型三通合流閥外形尺寸及重量 mm
|
公稱 通徑 |
L |
D |
H1 |
H2 |
H |
重量 |
||
|
PN(MPa) |
PN(MPa) |
常溫 |
中溫 |
|||||
|
1.6 |
4.0 |
1.6 4.0 |
||||||
|
25 |
|
|
|
|
|
|
|
|
|
32 |
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
|
|
50 |
|
230 |
225 |
120 |
260 |
550 |
|
28.52 |
|
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
●ZDLXJ型電動精小型三通分流閥外形尺寸及重量
| 公稱通徑mm |
L |
D |
H1 |
H2 |
H |
重量 |
|
|
PN(MPa) |
PN(MPa) |
常溫 |
中溫 |
||||
|
1.6 4.0 |
1.6 4.0 |
||||||
|
80 |
310 |
255 |
155 |
260 |
763 |
|
48.53 |
|
100 |
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
注：1、公稱通徑小于80的分流閥采用同口徑的合流閥代替；
2、表中重量為常溫重量；
3、外形尺寸為配最大執行機構的尺寸；
4、H2是拆卸護罩所必須的尺寸。

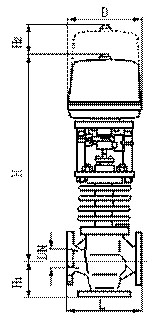

常溫型
|

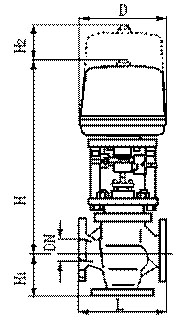

中溫型
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑；
●流量特性；
●閥體材質；
●閥前后壓力；
●電動執行機構型號；
●電動執行機構是否帶空間加熱器；
●是否有其它特殊要求。
